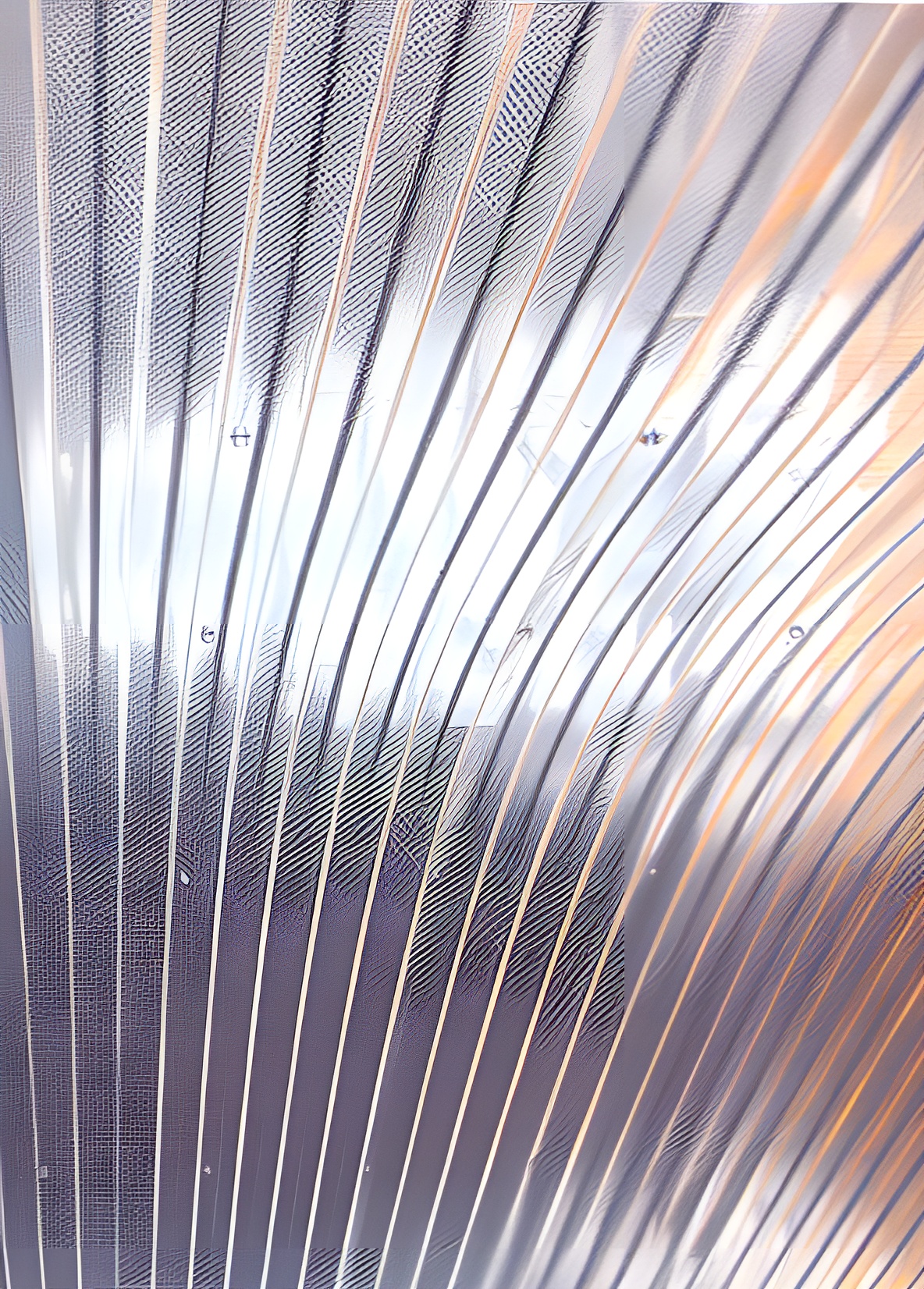

แผ่นผนังเหล็ก LYSAGHT PANELRIB® HI-TEN
สวยงาม เรียบง่าย มากประโยชน์ใช้งาน
แผ่นผนังเหล็ก LYSAGHT PANELRIB® HI-TEN มีลักษณะเป็นลอนตื้น ดูหรู และสวยงาม ใช้สำหรับงานผนังทั้งภายนอกและภายใน ใช้ได้ทั้งบนระนาบเรียบและพื้นที่โค้ง ด้วยรูปลอนสวยทันสมัย แผ่นผนังเหล็ก LYSAGHT PANELRIB® HI-TEN จึงเหมาะอย่างยิ่งสำหรับติดตั้งพื้นที่ที่ต้องการความงามสะดุดตาแทนการใช้วัสดุแผ่นเรียบ เช่น ใช้ทำเพดาน แผงกั้นห้อง ฉากกั้น ประตูโรงงาน ผนังใต้กันสาด ตลอดจนผนังด้านยาว และด้านกว้างของโรงงาน

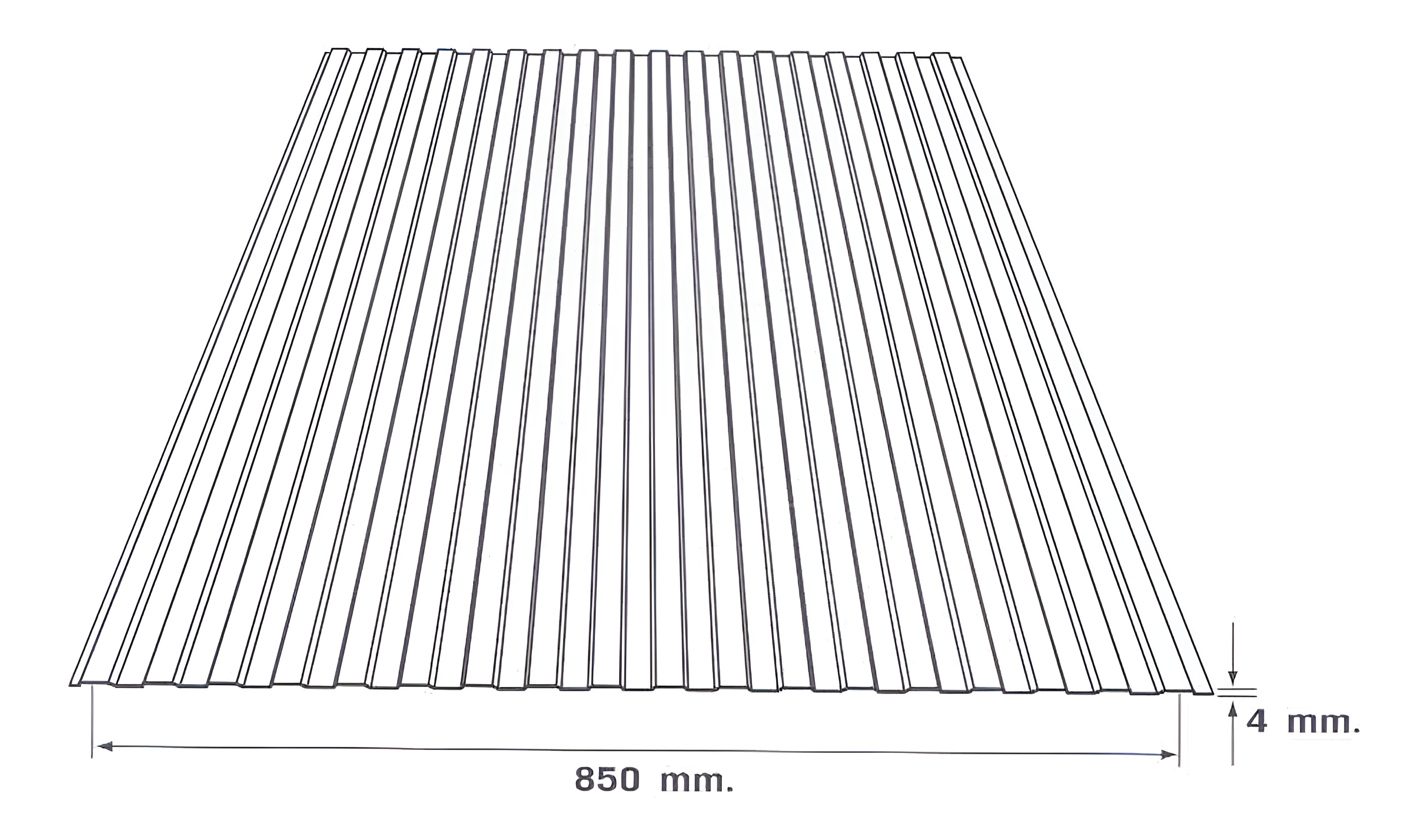

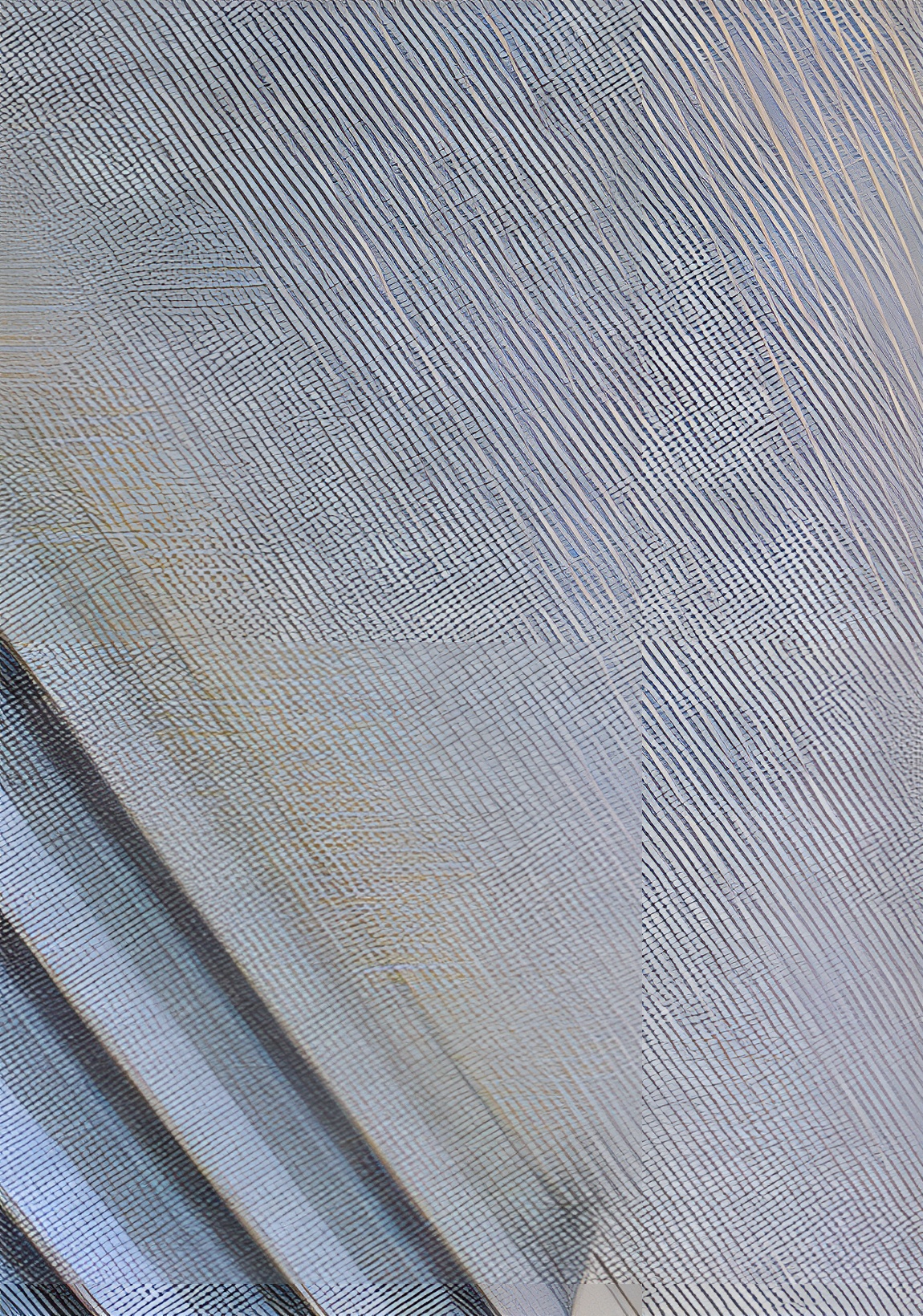

รูปลอน
เนื่องจาก LYSAGHT PANELRIB® HI-TEN มีลอนตลอดความยาวจึงทำให้แผ่นมีความแข็งแรง พร้อมกับมีความยืดหยุ่นในด้านกว้าง ท่านสามารถเลือกติดตั้งให้ลอนของ LYSAGHT PANELRIB® HI-TEN อยู่ในแนวตั้งหรือแนวนอนก็ได้ แต่ไม่ควรใช้ LYSAGHT PANELRIB® HI-TEN เป็นวัสดุมุงหลังคา
ความยาวแผ่น
มีความยาวต่อเนื่องมากกว่าวัสดุทั่วไป ลดการต่อแผ่นในขณะติดตั้งช่วยให้ประหยัดเวลาและค่าติดตั้งได้มาก
วัสดุ
แผ่นผนังเหล็ก LYSAGHT PANELRIB® HI-TEN ผลิตจากเนื้อเหล็ก G550 (มีค่า Yield Strength ไม่ต่ำกว่า 550 MPa) และเคลือบผิวด้วย ZINCALUME® ซึ่งเคลือบหนาไม่ต่ำกว่า 150 กรัม/ตร.ม. เป็นไปตามมาตรฐานออสเตรเลีย AS1397-G550-AZ150 และแบบเคลือบสี Clean COLORBOND® เป็นไปตามมาตรฐานออสเตรเลีย AS2728 "Pre-painted Organic Flim/Metal Laminate Products"
ช่วงคลาดเคลื่อนของขนาดและความหนาของแผ่น
ความยาว +,-5 มม. ความกว้าง +,-4 มม. ความหนา +,-0.05 มม.
ลักษณะการจัดส่ง
แผ่นจะถูกวางซ้อนทับและมัดรวมกันเป็นมัด โดยมีน้ำหนักมัดละไม่เกิน 1 ตัน อาจจะมีขนาดแผ่นต่างๆ กัน ตามแต่ขนาดความยาวและจำนวนที่ลูกค้าสั่งซื้อ
รายละเอียดวัสดุ
| ZINCALUME® | Clean COLORBOND® | |||
| ความหนาแผ่นเหล็กไม่รวมชั้นเคลือบ | 0.35 มม. | 0.42 มม. | 0.35 มม. | 0.42 มม. |
| ความหนาแผ่นเหล็กรวมชั้นเคลือบ | 0.40 มม. | 0.47 มม. | 0.436 มม. | 0.505 มม. |
| ZINCALUME® | Clean COLORBOND® | |||
| น้ำหนักแผ่น/พื้นที่ กก./ตร.ม. | 3.23 | 3.83 | 3.29 | 3.90 |
| น้ำหนักแผ่น/ความยาว กก./ม. | 2.74 | 3.26 | 2.80 | 3.32 |
| พื้นที่ปิดคลุม ตร.ม./ตัน | 310 | 261 | 304 | 256 |
ระยะห่างของเคร่า
ตารางที่ 1 ระยะห่างสูงสุดที่ยอมให้ระหว่างจุดรองรับนี้ทดสอบตามมาตรฐานออสเตรเลีย AS1562-1992 และ AS4040.1-1992 โดยระยะห่างของจุดรองรับสำหรับผนังเป็นไปตามเกณฑ์ดังนี้ คือ ความสูงของอาคารไม่เกิน 10 เมตร ในพื้นที่ที่ไม่มีพายุไซโคลนตามมาตรฐานออสเตรเลีย AS1170.2-1989
ตารางที่ 1 ระยะห่างสูงสุดของเคร่า (มม.)
| ลักษณะช่วงเคร่า | ระยะห่างช่วงเคร่า มม. | |
| Base Metal Thickness (BMT) | 0.35 | 0.42 |
| ความหนารวมชั้นเคลือบ ZINCALUME® | 0.40 | 0.47 |
| ความหนารวมชั้นเคลือบสี Clean COLORBOND® | 0.435 | 0.505 |
| ผนัง | ||
| ช่วงเคร่าเดี่ยว | 1000 | 1100 |
| ช่วงเคร่าปลาย | 1100 | 1200 |
| ช่วงเคร่ากลาง | 1200 | 1300 |
| ช่วงยื่นล้ำไม่เสริมแข็ง | 150 | 150 |
ตาราง Limit State Load
ตารางที่ 2 แสดงถึงความสามารถของผนังในการรับแรงลมที่ระยะโครงเคร่าต่างๆ (ในลักษณะ Uplift) ณ จุดที่หลังคาไม่เสียรูปทรง (Serviceabilty) และที่หลังคาถึงจุดวิบัติ (Strength Limited State) โดย Serviceabilty Limit State เป็นค่าแรงดันลมที่สถานะการใช้งาน โดยทำการทดสอบจนถึงจุดที่ค่าการโก่งตัวของแผ่นไม่เกิน แผ่นไม่เกิน (Span/120+ P/30 ) โดยที่ P คือระยะห่างสูงสุดของสกรูที่ทำการยึดแผ่น และค่า Strength Limited State ได้จากการทดสอบแผ่นจนถึงจุดวิบัติ ผลการทดสอบตามตาราง เป็นการทดสอบที่ความหนาของแปไม่น้อยกว่า 1 มม. เนื่องจากความหนาของแปมีผลต่อการจับยึดของสกรู
เพื่อความปลอดภัยในการออกแบบกำลังของวัสดุควรเผื่อค่าความปลอดภัยโดยใช้ Safety Factor = 0.9 ผลการทดสอบการรับแรงลมแบบ Direct pressure test rig มีความแม่นยำสูง เนื่องจากได้จำลองการเกิดลมในสภาวะจริงตามธรรมชาติ ส่วนการทดสอบด้วยวิธีถุงลมแบบเดิมจะมีการกระจายของลมไม่สม่ำเสมอทำให้ผลการทดสอบนั้นไม่แม่นยำพอ
เพราะฉะนั้นจึงสามารถมั่นใจได้กับรูปลอน LYSAGHT PANELRIB® HI-TEN ที่ได้ผ่านการทดสอบประสิทธิภาพด้านต่างๆ มาแล้วเป็นอย่างดี เนื่องจากผลิตภัณฑ์ภายใต้แบรนด์ LYSAGHT® เป็นผู้นำในตลาดวัสดุก่อสร้างมานานกว่า 20 ปี และเรามีความพิถีพิถันในการวิจัยและพัฒนาวัสดุอย่างสม่ำเสมอ ข้อมูลและค่าต่างๆ ได้จากการทดสอบแบบครบวงจรในห้องทดลองของศูนย์วิจัยระดับโลกของ NATA Laboratory Australia
ตารางที่ 2 ความสามรถรับแรงลม (kPa)
| Base Metal Thickness (mm.) | ลักษณะช่วงเคร่า | Fasteners per sheet per support | Limit | ระยะเคร่า (มม.) | |||||||||
| 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | ||||
BMT 0.35 | ช่วงเคร่าเดี่ยว | 4 | Serviceabilty | 2.11 | 1.74 | 1.39 | 1.06 | 0.76 | 0.51 | 0.31 | 0.18 | ||
| Strength | 10.50 | 9.50 | 8.55 | 7.60 | 6.75 | 6.00 | 5.40 | 4.90 | |||||
| 8 | Serviceabilty | 2.01 | 1.67 | 1.34 | 1.03 | 0.75 | 0.52 | 0.33 | 0.20 | ||||
| Strength | 12.00 | 12.00 | 12.00 | 12.00 | 12.00 | 10.80 | 19.80 | 9.00 | |||||
| ช่วงเคร่าปลาย | 4 | Serviceabilty | 3.39 | 2.80 | 2.22 | 1.68 | 1.19 | 0.78 | 0.45 | 0.23 | |||
| Strength | 8.20 | 7.35 | 6.50 | 5.75 | 5.00 | 4.35 | 3.80 | 3.35 | |||||
| 8 | Serviceabilty | 2.78 | 2.29 | 1.82 | 1.38 | 0.98 | 0.64 | 0.37 | 0.19 | ||||
| Strength | 12.00 | 11.35 | 10.30 | 9.25 | 8.30 | 7.40 | 6.70 | 6.10 | |||||
| ช่วงเคร่ากลาง | 4 | Serviceabilty | 3.95 | 3.32 | 2.71 | 2.13 | 1.61 | 1.15 | 0.78 | 0.51 | 0.32 | 0.19 | |
| Strength | 9.20 | 8.30 | 7.45 | 6.65 | 5.90 | 5.25 | 4.70 | 4.25 | 3.95 | 3.75 | |||
| 8 | Serviceabilty | 3.63 | 3.02 | 2.44 | 1.88 | 1.38 | 0.95 | 0.60 | 0.35 | 0.19 | 0.10 | ||
| Strength | 12.00 | 12.00 | 12.00 | 12.00 | 10.95 | 9.85 | 8.90 | 8.10 | 7.55 | 7.05 | |||
BMT 0.42 | ช่วงเคร่าเดี่ยว | 4 | Serviceabilty | 2.18 | 1.82 | 1.48 | 1.15 | 0.86 | 0.61 | 0.41 | 0.27 | 0.18 | 0.13 |
| Strength | 12.00 | 12.00 | 12.00 | 12.00 | 11.10 | 10.00 | 9.00 | 8.15 | 7.45 | 6.85 | |||
| 8 | Serviceabilty | 1.92 | 1.63 | 1.34 | 1.07 | 0.82 | 0.61 | 0.44 | 0.32 | 0.23 | 0.17 | ||
| Strength | 12.00 | 12.00 | 12.00 | 12.00 | 12.00 | 12.00 | 12.00 | 11.25 | 10.70 | 10.35 | |||
| ช่วงเคร่าปลาย | 4 | Serviceabilty | 3.60 | 3.00 | 2.42 | 1.87 | 1.38 | 0.95 | 0.61 | 0.37 | 0.21 | 0.12 | |
| Strength | 9.20 | 8.35 | 7.50 | 6.75 | 6.00 | 5.35 | 4.80 | 4.30 | 3.95 | 0.65 | |||
| 8 | Serviceabilty | 2.90 | 2.37 | 1.86 | 1.38 | 0.95 | 0.59 | 0.31 | 0.12 | ||||
| Strength | 12.00 | 12.00 | 12.00 | 12.00 | 12.00 | 10.80 | 9.70 | 8.80 | |||||
| ช่วงเคร่ากลาง | 4 | Serviceabilty | 6.21 | 5.09 | 4.01 | 3.00 | 2.09 | 1.32 | 0.73 | 0.33 | 0.10 | ||
| Strength | 11.50 | 10.40 | 9.35 | 8.35 | 7.45 | 6.65 | 6.00 | 5.50 | 5.10 | 4.5 | |||
| 8 | Serviceabilty | 4.60 | 3.79 | 3.00 | 2.27 | 1.61 | 1.05 | 0.61 | 0.32 | 0.14 | 0.07 | ||
| Strength | 12.00 | 12.00 | 12.00 | 12.00 | 12.00 | 12.00 | 11.50 | 10.60 | 9.90 | 9.35 | |||
วิธีการติดตั้ง
สามารถติดตั้งให้ลอนของ LYSAGHT PANELRIB® HI-TEN อยู่ในแนวตั้งหรือแนวนอนก็ได้ หากท่านติดตั้งให้ลอนอยู่ในแนวนอนก็จะต้องเรียงให้แผ่นบนเกยทับแผ่นล่าง
สำหรับพื้นที่มีความยาวมาก จำเป็นต้องต่อแผ่นก็ควรเรียงจัดช่วงซ้อนทับอย่างน้อย 75 มม. สำหรับการติดตั้งภายนอกควรป้องกันการรั่วซึมโดยกาวซิลิโคนที่รอยต่อด้วย

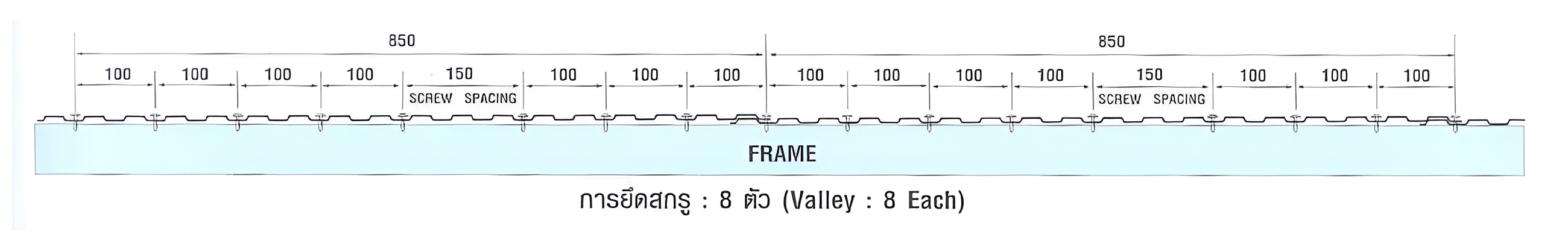

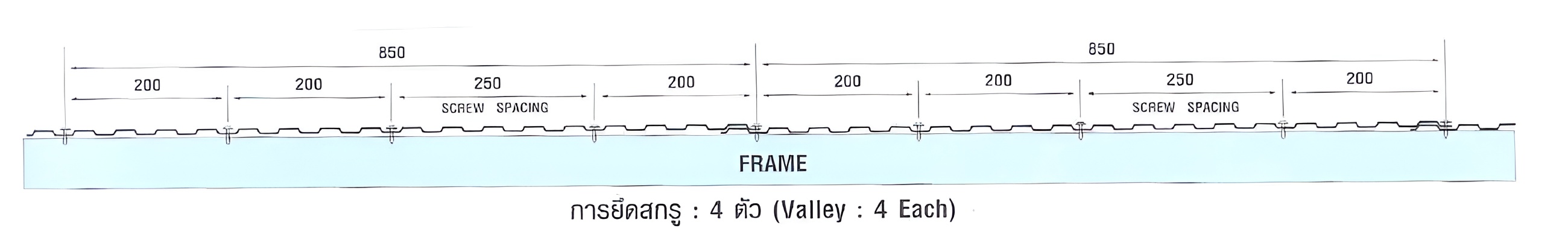

ตำแหน่งการยึดสกรู
ตำแหน่งการยึดสกรูให้ยึดบริเวณกลางท้องลอนในบริเวณที่มีโครงเคร่ารองรับ ในกรณีสภาพลมปกติสำหรับผนังภายในและภายนอก ให้ใช้สกรูจำนวน 4 ตัว ตลอดความกว้างแผ่นระยะห่าง 200 และ 250 มม. ในกรณีที่สภาพลมรุนแรง สำหรับผนังภายนอกและสภาพลมปกติ ซึ่งตำแหน่งที่ติดตั้งผนังสูงเกินกว่า 10.00 เมตร แนะนำให้ใช้สกรูจำนวน 8 ตัว ตลอดความยาวของแผ่น ระยะห่าง 100 และ 50 มม.
การประกอบรอยต่อ หัวมุม และขอบแผ่น
ให้ใช้แผ่นครอบสำเร็จรูปที่มำด้วยเหล็ก หรืออลูมิเนียม หรือพลาสติกและประกอบติดตั้ง
การต่อแผ่นด้านข้าง

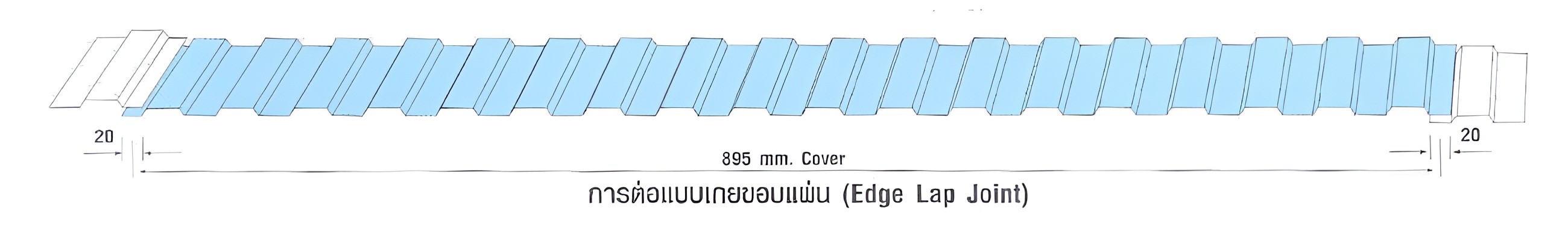

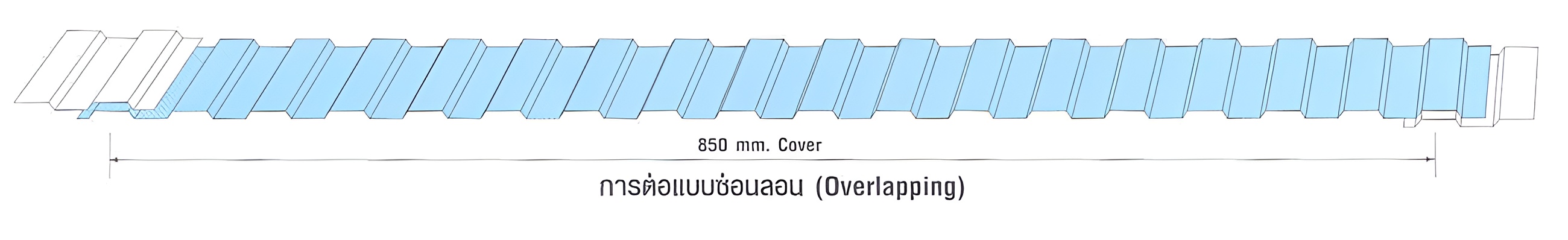

การต่อแผ่นด้านข้างมี 2 วิธี ได้แก่ วิธีซ่อนลอน และวิธีเกยขอบแผ่นให้ยิงสกรูยึดโดยทิ้งระยะห่างสกรูแต่ละตัว ประมาณ 200 ถึง 250 มม.
ชนิดของสกรูที่ใช้ยึดแผ่น
| โครงเคร่าเหล็ก | ||
| ภายในอาคาร | ||
| ยึดแผ่นกับแผ่นครอบมุม | ยึดแผ่นกับโครงเคร่าเหล็ก | ยึดแผ่นกับโครงเคร่าเหล็ก |
| ยึดแผ่นหนาไม่เกิน 1.5 มม. | ยึดแผ่นกับโครงเคร่าเหล็กหนาไม่เกิน 1.5 มม. | ยึดแผ่นกับโครงเคร่าเหล็กหนาไม่เกิน 4.5 มม. |
| MTEKS 10-24x16 WAF (Zinc&Colour) | ||
| Screw Rivet 4.2x7 TH (Zinc&Colour) | Screw Rivet 4.2x7 TH (Zinc&Colour) | CTEKS 10-16x16 HWFS (Zinc&Colour) |
| Aluminium Rivet (Option) | Aluminium Rivet (Option) | Aluminium Rivet (Option) |
การต่อแผ่นด้านข้าง
ตำแหน่งการยึดสกรู
ระยะรัศมีแนะนำสำหรับผนังโค้งตามโครงสร้าง
| ระยะรัศมีต่ำสุด (ม.) | ระยะแปที่ระยะรัศมีต่ำสุด (มม.) |
| 7000 | 1000 |
| หมายเหตุ : สำหรับรัศมีโค้งที่มากกว่าระยะต่ำสุดที่แนะนำ ระยะแปจะต้องไม่เกินระยะแปสูงสุดของแผ่นตรง | |
แผ่นผนังโค้ง
แผ่นผนังโค้งตามโครงสร้าง
แผ่นผนังเหล็กสามารถดัดโค้งได้ทั้งโค้งคว่ำและโค้งหงายตามโครงสร้างภายใต้สภาวะที่เหมาะสม ในลักษณะโค้งได้โดยปราศจากการดัดโค้งมาก่อนและรัศมีความโค้งไม่น้อยกว่า 7 เมตร ระยะเคร่าสูงสุดสำหรับผนัง Sprung Curved คือ 1,000 มม.
ชนิดของสกรูที่ใช้ยึดแผ่น
| โครงเคร่าเหล็ก | โครงเคร่าไม้ | |
| ภายนอกอาคาร | ภายในและภายนอกอาคาร | |
| ยึดแผ่นกับโครงเคร่าเหล็กและยึดแผ่นกับแผ่นครอบมุม | ภายในอาคาร | ภายนอกอาคาร |
| ยึดแผ่นกับเคร่าเหล็กหนาไม่เกิน 4.5 มม. | ยึดแผ่นกับเคร่าไม้ | ยึดแผ่นกับเคร่าไม้ |
| CTEKS 10-16x16 HWFS (Zinc&Colour) | CT-17 10-12x25 WAF (Zinc&Colour) | CT-17 10-12x25 WAF (Zinc&Colour) |

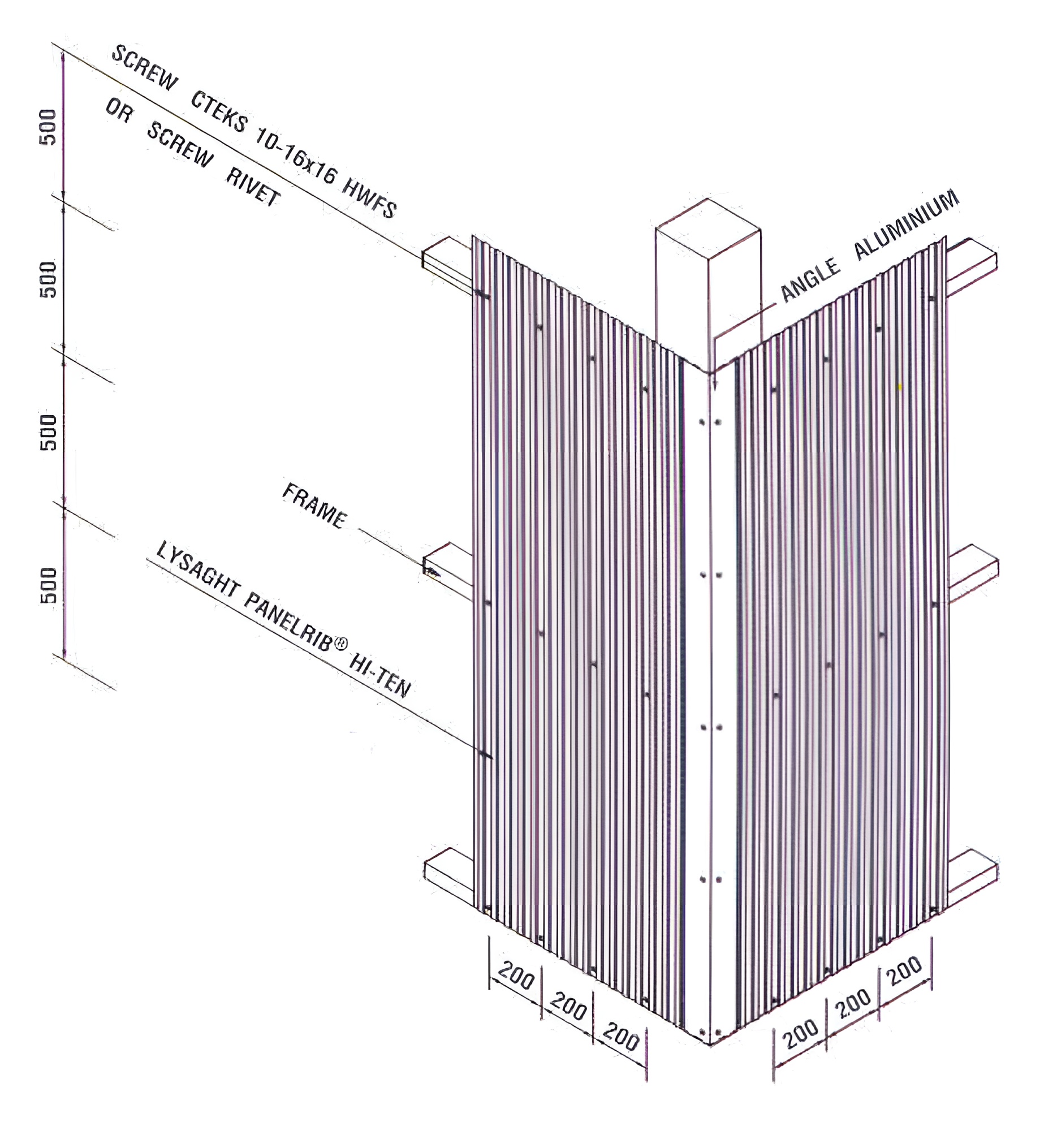

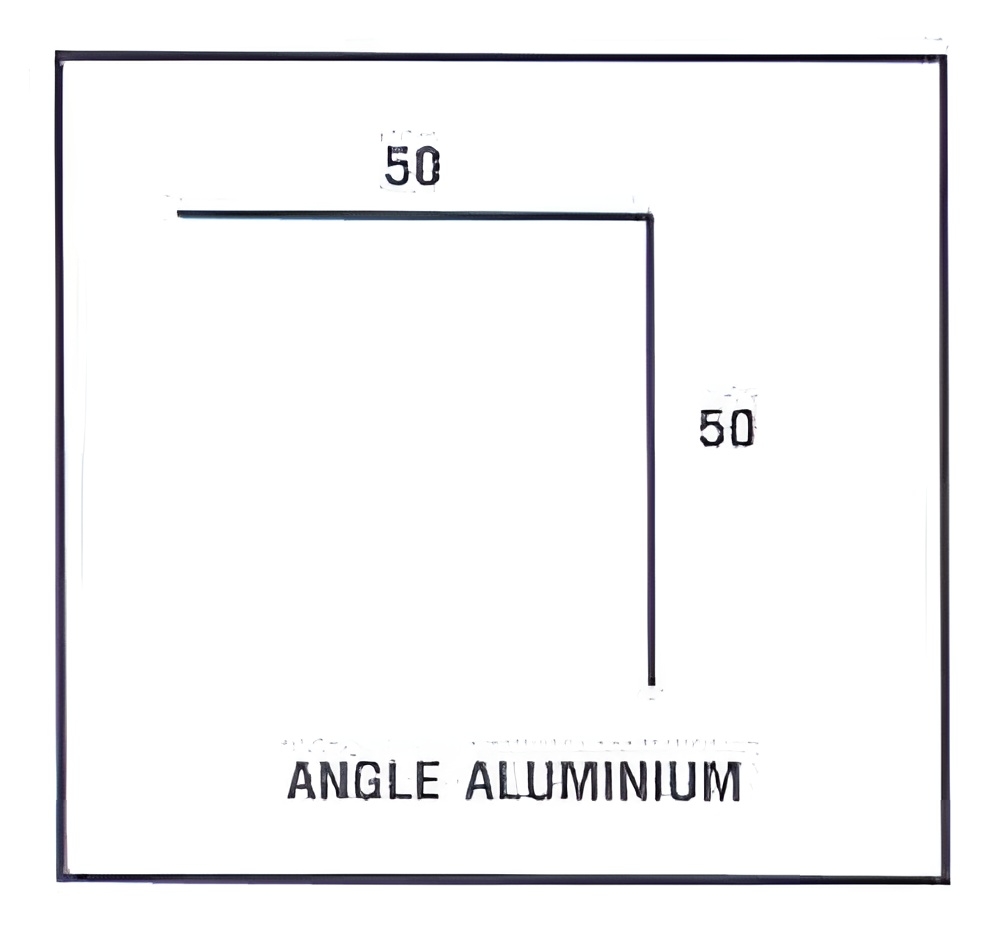

แผ่นครอบมุมด้านนอก

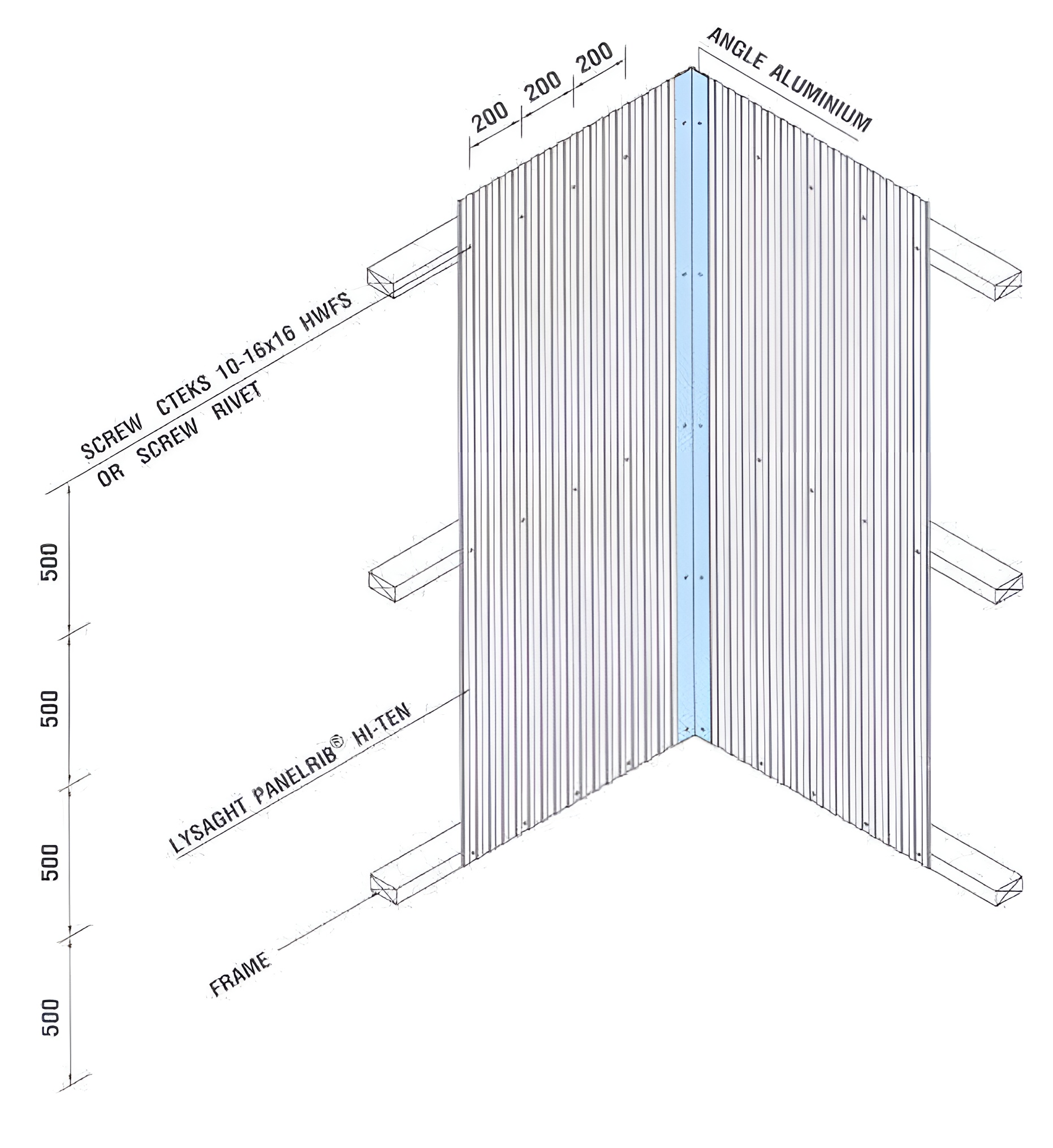

แผ่นครอบมุมด้านใน

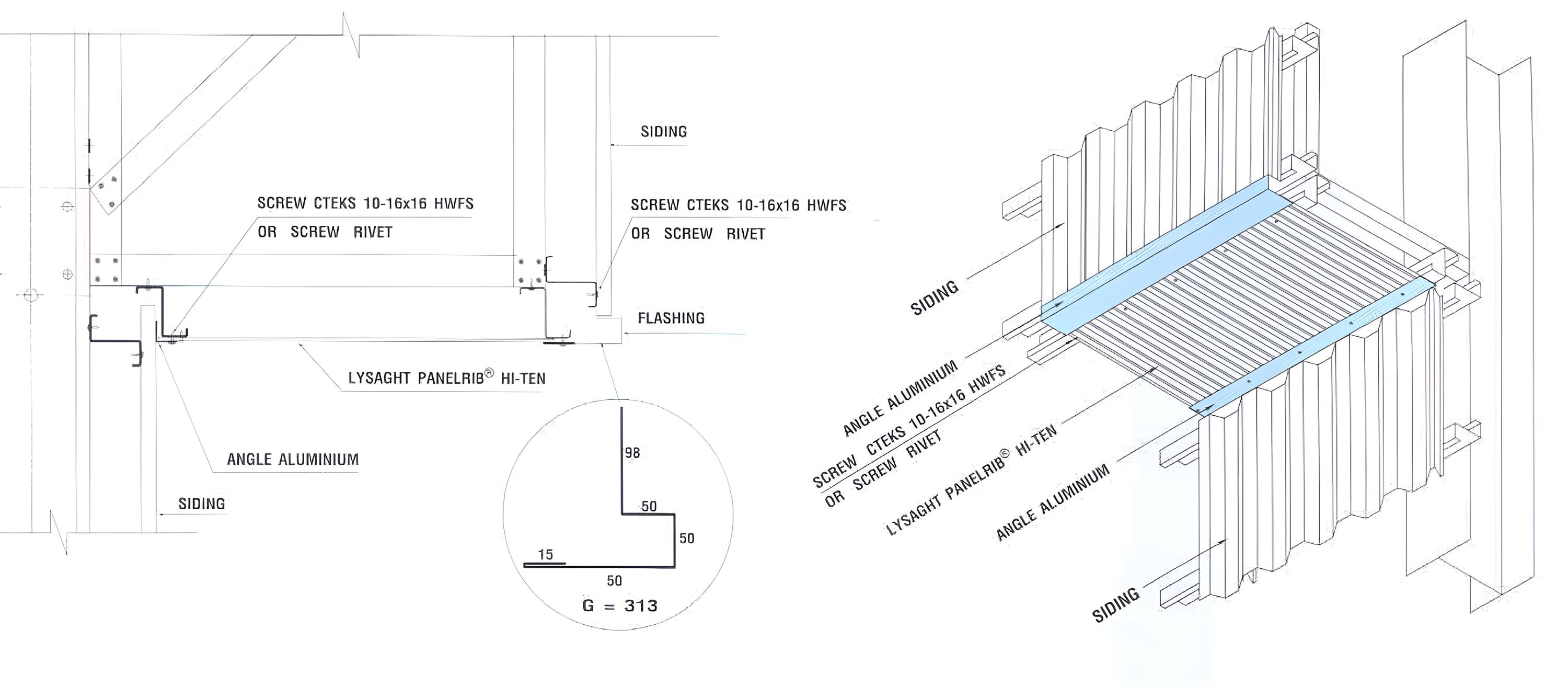

แบบการติดตั้งฝ้าและแผ่นครอบมุม

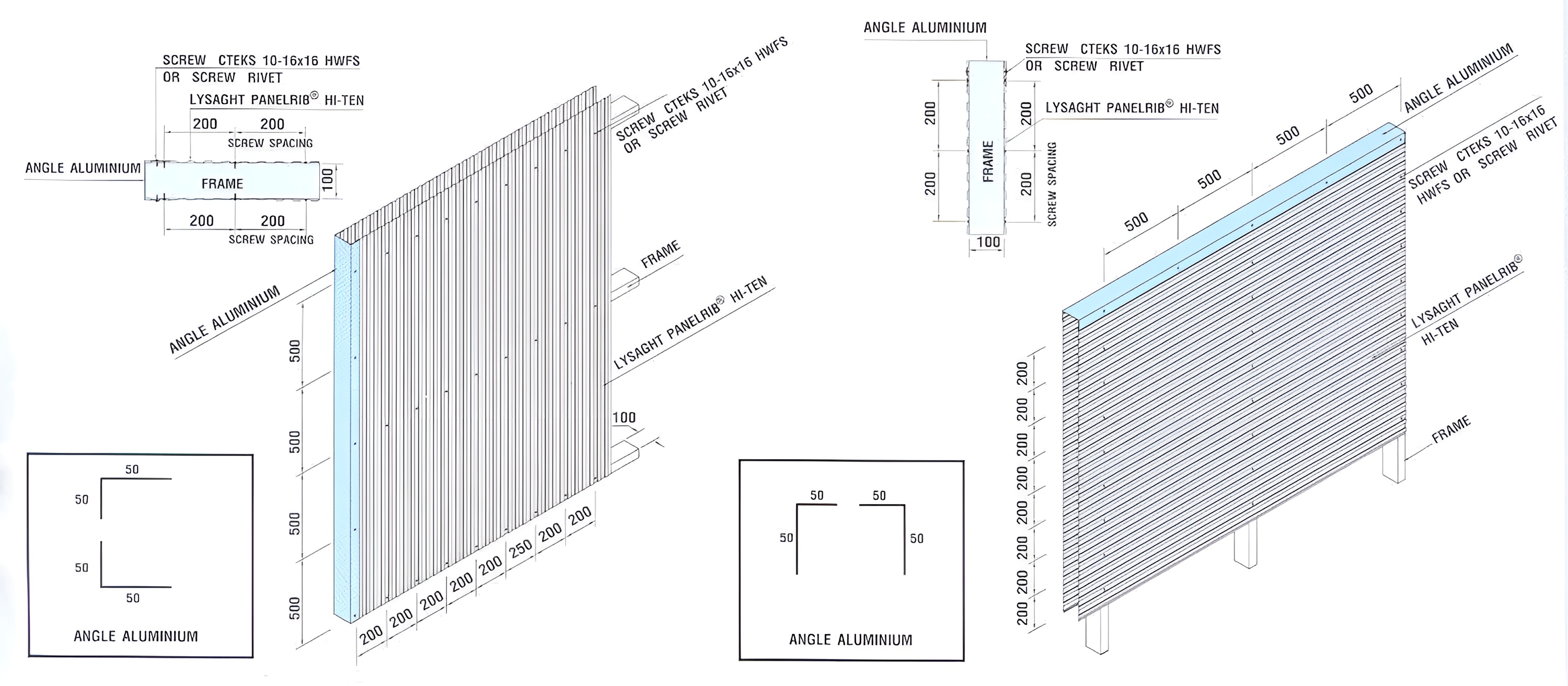

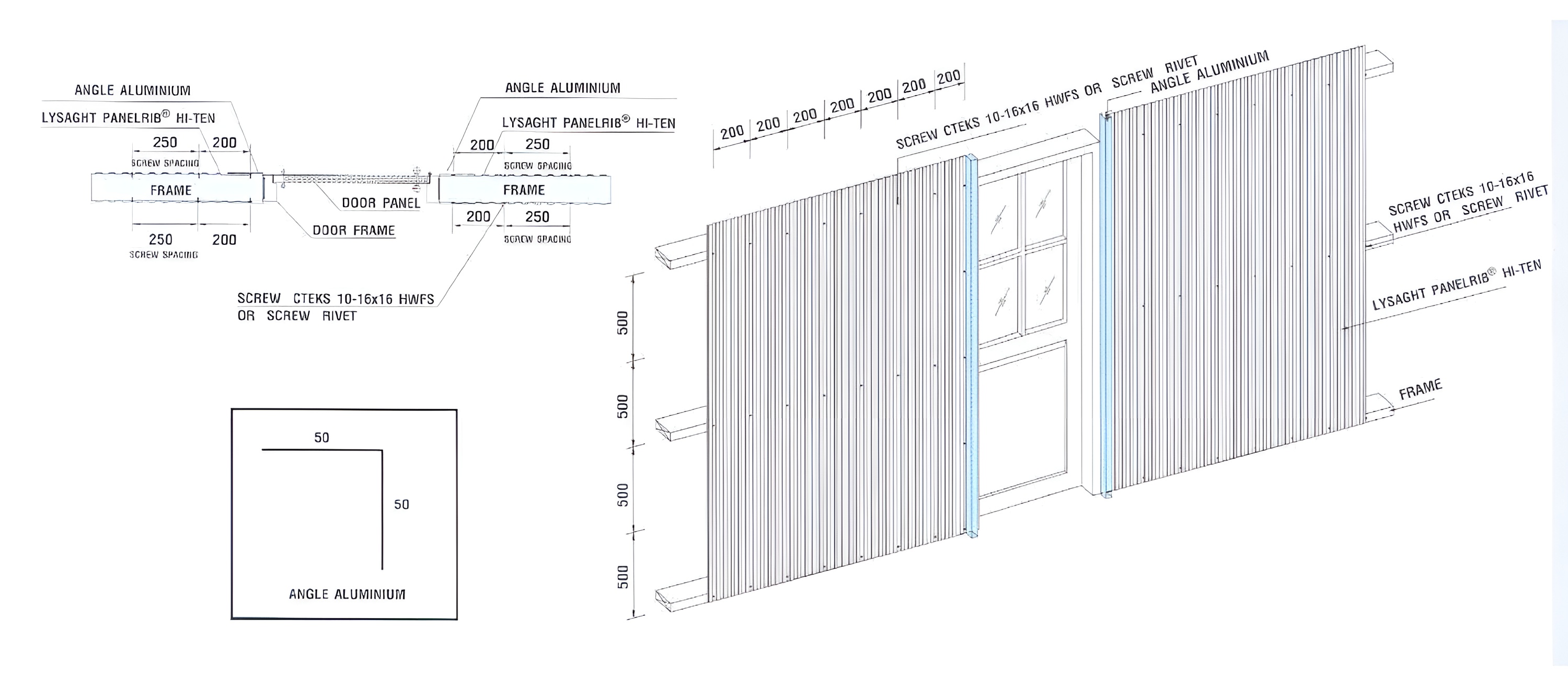

แผ่นครอบมุมข้างประตูและหน้าต่าง

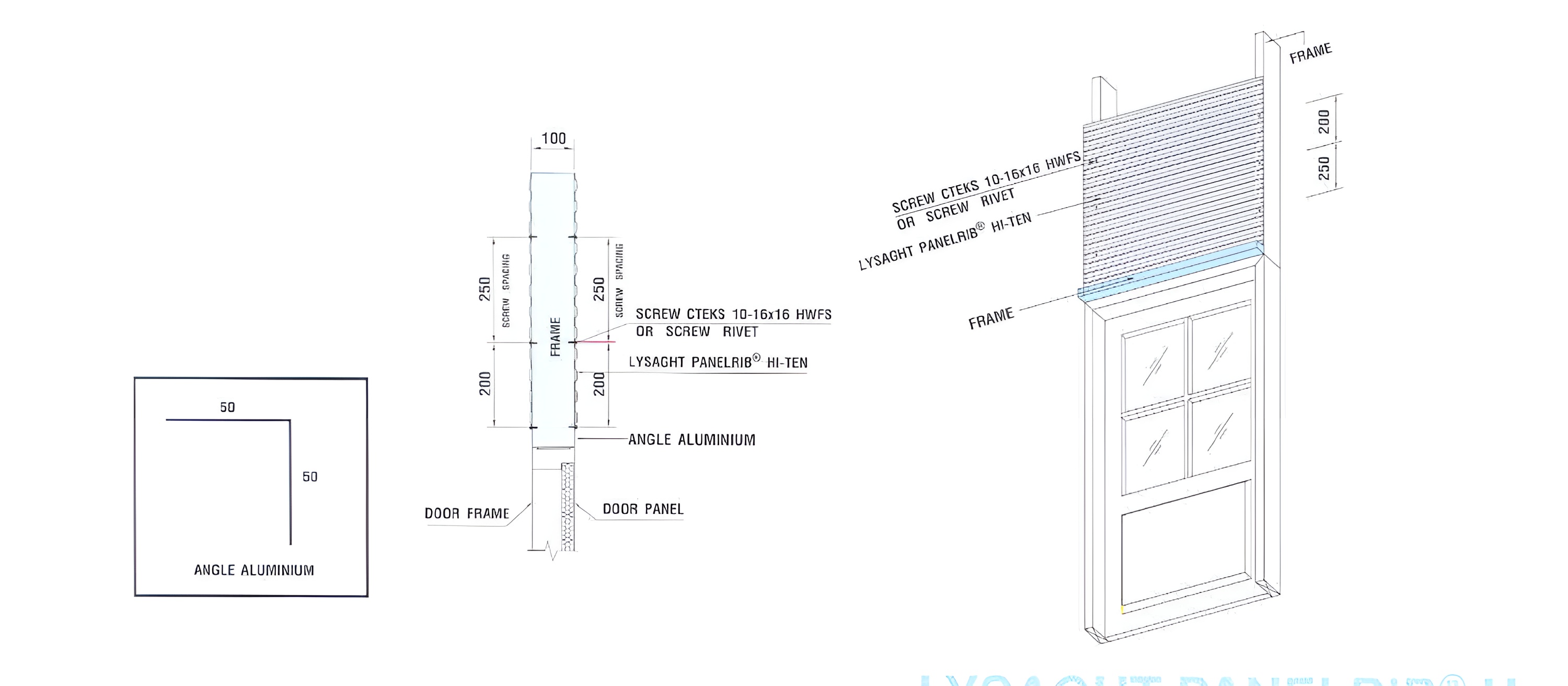

แผ่นครอบมุมบนประตูและหน้าต่าง

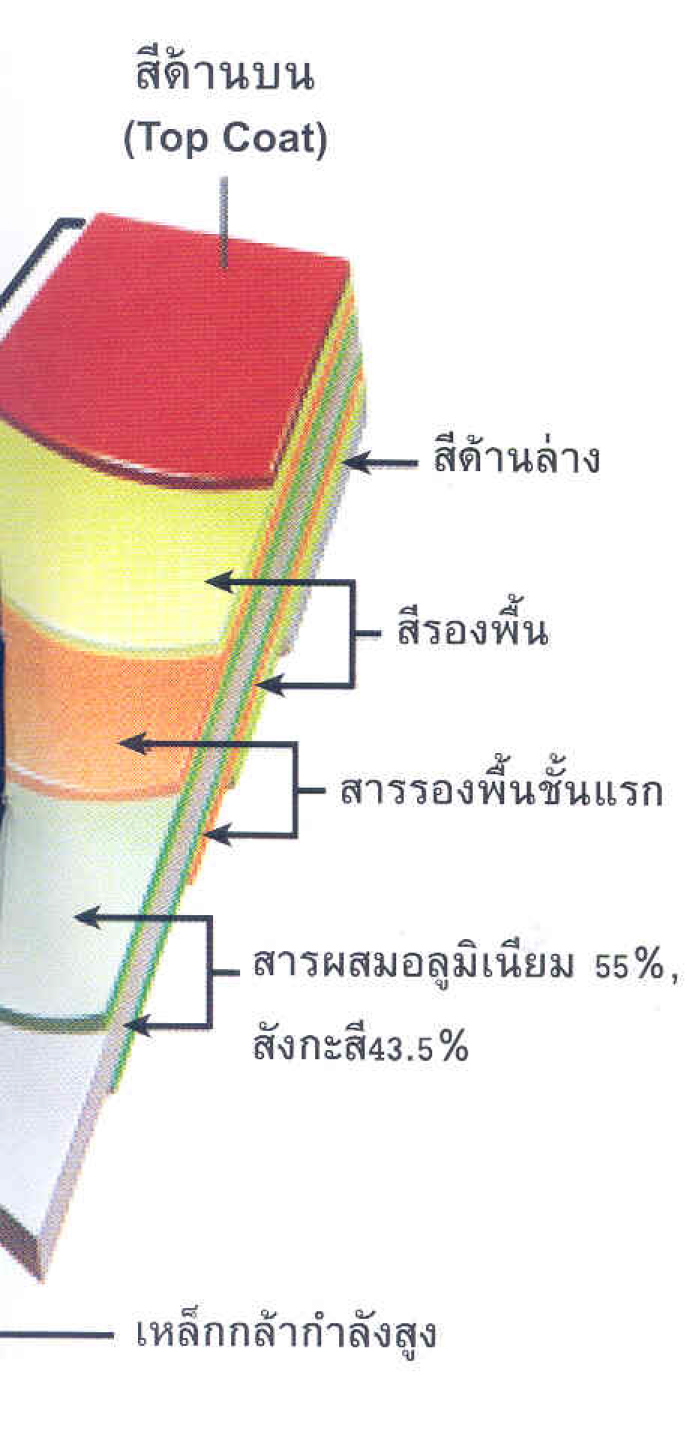

ประเภทของแผ่นหลังคาและผนังเหล็กเคลือบสี

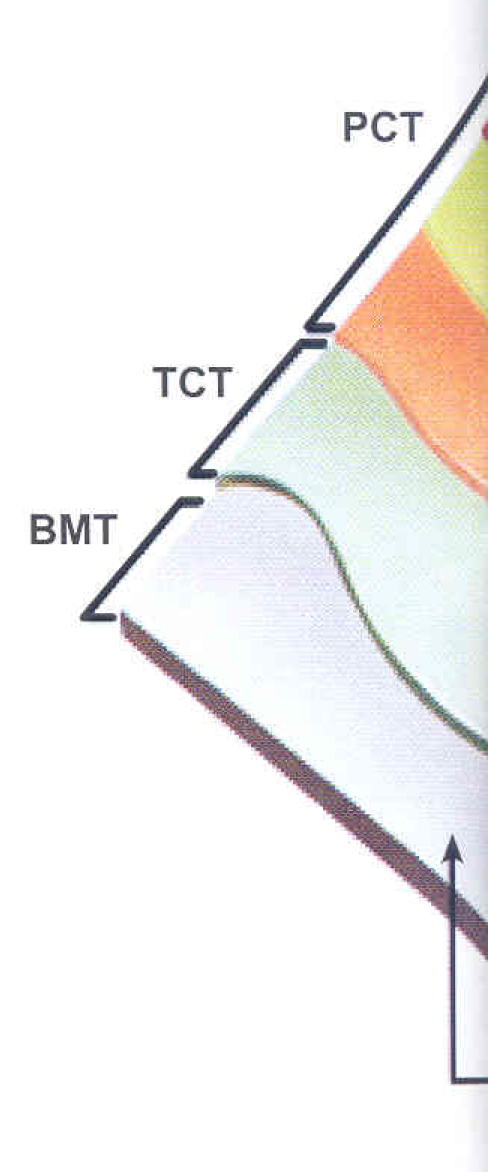

แผ่นผนังเหล็กเคลือบสี Clean COLORBOND® ทุกรุ่นผ่านการเคลือบสีโดยตรงจากโรงงาน และกรรมวิธีในการเคลือบสีเป็นไปตาม มาตรฐานออสเตรเลีย AS2728 (Pre-painted organic film/metal laminate products) โดยแบ่งเป็นประเภทต่างๆ ดังนี้
1. Clean COLORBOND® XRW สำหรับหลังคาและผนังภายนอกของอาคารชั้นเคลือบด้านบน - ประกอบด้วยสีรองพื้นหนา 5 ไมครอน เคลือบทับ ด้วยสีโพลีเอสเตอร์หนา 20 ไมครอน
ชั้นเคลือบด้านล่าง - ประกอบด้วยสีโพลีเอสเตอร์ shadow Grey หนา 10 ไมครอน
2. Clean COLORBOND® XPD สำหรับอาคารที่ต้องการสีทนทานเป็นพิเศษ
ชั้นเคลือบด้านบน - ประกอบด้วยสีรองพื้นหนา 5 ไมครอน เคลือบด้วยสี PVDF (PVF2) หนา 20 ไมครอน
ชั้นเคลือบด้านล่าง - ประกอบด้วยสีโพลีเอสเตอร์ snowgum Green หนา 10 ไมครอน
3. Clean COLORBOND® Ultra สำหรับอาคารในบริเวณที่มีการกัดกร่อนรุนแรง, ชายฝั่งทะเล และเขตอุตสาหกรรม
ชั้นเคลือบด้านบน - ประกอบด้วยสีรองพื้นหนา 5 ไมครอน เคลือบทับ ด้วยสีโพลีเอสเตอร์หนา 20 ไมครอน
ชั้นเคลือบสีด้านล่าง - ประกอบด้วยสีโพลีเอสเตอร์ Bass Grey หนา 10 ไมครอน
หมายเหตุ : สีเคลือบ Clean COLORBOND® Ultra มีชั้นเคลือบ ZINCALUME® AZ200 (triple spot 200 g/m2 Coating mass) สีเคลือบของแผ่นหลังคา Clean COLORBOND® XPD ใช้ระบบสีแบบ PVF2 (Polyvinylidene Fluoride) ตามคุณสมบัติของ KYNAR 500 ที่มีส่วนผสมของเรซิน PVDF (PVF2) ไม่ต่ำกว่า 70% ของเนื้อสี
ข้อควรรู้ทั่วไปเกี่ยวกับแผ่นหลังคาและผนังเหล็กทุกรุ่นจากไลสาจท์
วัสดุที่เข้ากันได้
ควรใช้แปที่ทำมาจากเหล็กเคลือบสังกะสี หรือทาสีป้องกันสนิม นอกจากนี้วัสดุที่ทำจากตะกั่ว, ทองแดง, Stainless Steel (ยกเว้น Colorbond stainless sheeting), Monel metal, wet and dry concrete ห้ามนำมาใช้ร่วมกับหลังคาและผนังเหล็กเคลือบ ZINCALUME® เพราะจะทำให้เกิดการผุกร่อนและเป็นสนิมบนตัวแผ่น
การต่อแผ่น
เนื่องจากไม่สามารถต่อแผ่นโดยการเชื่อม ดังนั้นถ้าต้องการต่อแผ่นให้ใช้สกรูหรือหมุดย้ำยึดรอยต่อ และซีลรอยต่อโดยรอบด้วยการซิลิโคน
การดูแลและจัดเก็บ
เพื่อป้องกันไม่ให้ผิวของแผ่นหลังคาเกิดความเสียหาย ดังนั้นการเคลื่อนย้ายแผ่นควรสวมถุงมือที่แห้ง สะอาด และอย่าลากแผ่นไปบนผิวที่ขรุขระหรือลากไปบนแผ่นด้วยกันเอง โดยแผ่นหลังคาเหล็กจาก ไลสาจท์ จะถูกจัดส่งเป็นมัด ควรจัดวางบนยกพื้นและอยู่ในที่แห้ง แต่ถ้าวางอยู่กลางแจ้งจะต้องจัดหาวัสดุปิดคลุมเพื่อป้องกันน้ำฝน และความเปียกชื้นที่อาจเกิดแทรกอยู่ระหว่างแผ่น ถ้าแผ่นหลังคาเปียกชื้นให้รีบแยกแผ่นออกจากมัดนำไปเช็ดด้วยผ้าแห้ง แล้วจึงนำไปผึ่งลมให้แห้ง วิธีการเหล่านี้จะช่วยป้องกันไม่ให้ผิววเคลือบเสียหาย คงความสวยงามตลอดอายุการใช้งาน ทั้งนี้ไม่ควรให้แผ่นสัมผัสกับวัสดุที่ชื้นเป็นเวลานาน
การตัดแผ่น
การตัดแผ่นนทุกครั้งควรกระทำบนพื้น ถ้าไม่จำเป็นไม่ควรตัดบนหลังคา ควรใช้กรรไกรตัดแผ่นในการตัดแผ่นทุกครั้ง หากต้องใช้เลื่อยไฟฟ้าควรคว่ำแผ่นลงบนพื้นผิวที่อ่อนนนุ่ม เพื่อป้องกันไม่ให้ผิวเคลือบเกิดความเสียหาย อันเนื่องมาจากเศษโลหะร้อนๆ ที่เกิดขึ้นขณะตัดแผ่นและควรใช้เลื่อยไฟฟ้าซึ่งมีใบตัดเป็นโลหะ เพราะจะทำให้เกิดเศษโลหะเพียงเล็กน้อยเท่านั้น และยังได้รอยตัดที่ไม่เสียหายอีกด้วย
การทำความสะอาด
หลังเสร็จงานติดตั้งในทุกๆ วัน ควรกวาดเศษโลหะ คอนกรี และเศษวัสดุต่างๆ ที่เกิดขึ้นจากการตัด เจาะ จากการทำงานอื่นๆ ออกไปจากบริเวณหลังคาโดยทันที
การบำรุงรักษา
การล้างฝุ่นบนหลังคาควรล้างด้วยน้ำสะอาดและน้ำยาทำความสะอาดชนิดอ่อน
