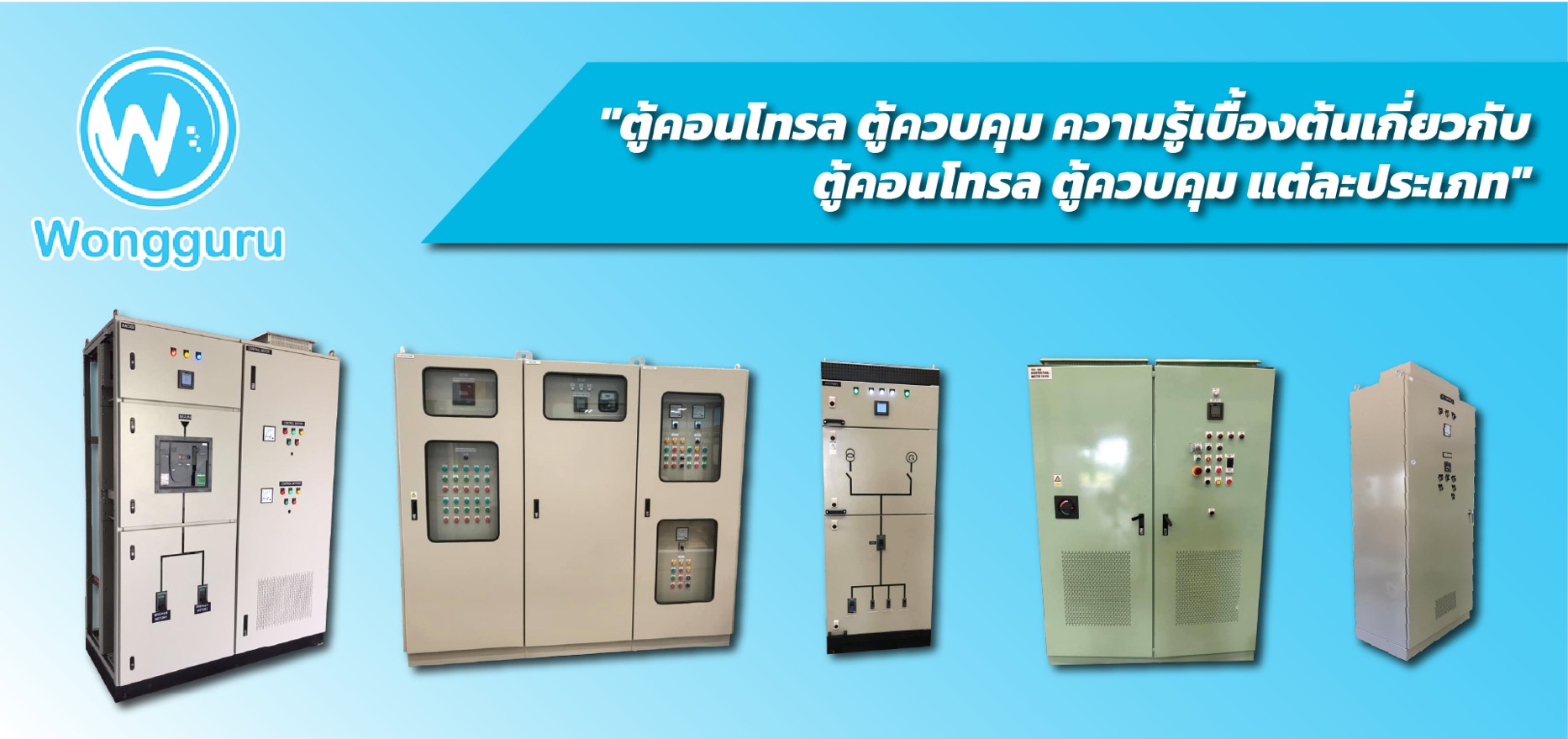

ตู้คอนโทรล ตู้ควบคุม ความรู้เบื้องต้นเกี่ยวกับ ตู้คอนโทรล ตู้ควบคุม แต่ละประเภท

          ตู้ควบคุม Automatic Transfer Switch หรือเรียกย่อๆ ว่า ATS เป็นระบบที่ใช้ในการสับเปลี่ยนแหล่งจ่ายที่ใช้งานตามปกติ เป็นระบบจากแหล่งจ่ายไฟภายใน เช่น เครื่องกำเนิดไฟฟ้าดีเซล ในสภาวะฉุกเฉินอย่างกรณีไฟฟ้าดับ ไฟตก หรือเกิดเหตุขัดข้องไม่สามารถจ่ายไฟฟ้าได้ ตู้ ATS ก็จะส่งสัญญาณให้เครื่องกำเนิดไฟฟ้าสตาร์ท จนได้ความถี่ และแรงดันที่กำหนด ก็จะเปลี่ยนระบบการทำงานไปที่ฝั่งเครื่องกำเนิดไฟฟ้าทันที และเมื่อไฟฟ้ากลับมาเป็นปกติ ระบบก็จะสั่งให้เปลี่ยนกลับมาใช้ไฟจากการไฟฟ้าปกติและสั่งดับเครื่องกำเนิดไฟฟ้าให้อัตโนมัติ นอกจากนี้ตู้ ATS ยังมีแบบ Manual Switch คือ เมื่อไฟฟ้าดับ ต้องทำการสับ MCCB ด้วยคนเพื่อเปลี่ยนแหล่งจ่ายไฟฟ้าจากการไฟฟ้าเป็นเครื่องกำเนิดไฟฟ้าแทน และเมื่อไฟฟ้าเป็นปกติก็สับกลับมาเป็นใช้ไฟจากการไฟฟ้าตามเดิม โดยระบบ ATS (Automatic Transfer Switches) มักนิยมใช้งานจำพวกสถานที่สำคัญๆ หรือโรงงานที่ใช้ไฟฟ้าตลอดเวลาๆ เช่น โรงพยาบาล ห้างสรรพสินค้าที่มีขนาดใหญ่ โรงงานที่ใช้ไฟฟ้าตลอดเวลา ธนาคารสาขาใหญ่ หรือค่ายเน็ตต่างๆ เป็นต้น

          ตู้ควบคุมความเร็วรอบมอเตอร์ Variable Speed Drive หรือ VSD เป็นอุปกรณ์ที่เพิ่มประสิทธภาพการทํางานของมอเตอร์ในขบวนการผลิตในโรงงานอุตสาหกรรม ลดต้นทุนและงานทั่วไปในระบบปั๊มน้ำและระบบระบายอากาศของงานด้านการผลิตในอุตสาหกรรม เช่น ระบบปั๊มน้ำ พัดลม และระบบปรับอากาศอาคารขนาดใหญ่ อุปกรณ์ VSD ใช้เทคโนโลยีแบบ Flux Current Control (FCC) ทําให้ประสิทธิภาพในการควบคุมไม่ให้มีการสูญเสียพลังงานความร้อนภายในตัวมอเตอร์ (Derating) และมีอุปกรณ์กําจัดสัญญาณรบกวน (Harmonic Filter) ที่เป็นอุปกรณ์มาตรฐานของเครื่องป้องกันการรบกวนสัญญาณที่ควบคุม และยังส่งผลดีในการประหยัดพลังงานอีกด้วย

          ตู้คอนโทรล อินเวอร์เตอร์ Inverter Control Panel เป็นตู้ควบคุมการทำงานของคอมเพรสเซอร์ที่จะแปลงไฟกระแสสลับ (AC) จากแหล่งจ่ายไฟทั่วไปที่มีแรงดันและความถี่คงที่ให้เป็นไฟกระแสตรง (DC) โดยวงจรคอนเวอร์เตอร์ (Converter Circuit ) จากนั้นไฟกระแสตรงจะถูกแปลงเป็นไฟกระแสสลับที่สามารถปรับขนาดแรงดันและความถี่ได้โดยวงจรอินเวอร์เตอร์ (Inverter Circuit) โดยระบบอินเวอร์เตอร์ทำให้อุปกรณ์ต่างๆ เช่น มอเตอร์ พัดลม หรืออุปกรณ์ต่างๆ ที่ใช้ไฟฟ้ากระแสสลับ สามารถใช้ได้กับกระแสไฟฟ้าตรงสำหรับการใช้งานเปิด-ปิดมอเตอร์ และการใช้งานกับอุปกรณ์อื่นๆ สำหรับในภาคอุตสาหกรรมจึงได้มีการนำความสามารถของ Inverter มาปรับใช้กับตัวเครื่องจักรอุตสาหกรรมให้สามารถทำงานได้อย่างมีประสิทธิภาพ เพราะหลักการทำงานของอินเวอร์เตอร์จะเป็นการแปลงไฟกระแสสลับและมีการจ่ายไฟออกจากตัวกำเนิดที่มีระดับความถี่และแรงดันไฟฟ้าคงที่ เพื่อเป็นไฟกระแสตรง เป็นเหตุผลทำให้การทำงานเครื่องจักรมีความคงที่และยังสามารถทำให้จ่ายไฟไปยังอุปกรณ์ได้ตลอด หากเกิดเหตุการณ์ไฟดับหรือไฟขัดข้อง เพื่อลดการสูญเสียพลังงานจากการสตาร์ทเครื่องจักรในแต่ละครั้ง อินเวอร์เตอร์จึงกลายมาเป็นอุปกรณ์สำคัญในภาคอุตสาหกรรมที่ต้องการควบคุมค่าใช้จ่าย

          ตู้ควบคุม เซอร์โว Servo Control Panel คือตู้ควบคุมการขับเคลื่อนของเครื่องจักรกลหรือระบบการทํางานนั้นๆ ให้เป็นไปตามความต้องการ ใช้สำหรับงานที่ต้องการควบคุมตำแหน่งความเร็ว ควบคุมแรงบิด ความแม่นยำ และความรวดเร็ว เพื่อให้เครื่องกลและไฟฟ้าคอนโทรลทำงานสอดคล้องกันอย่างมีประสิทธิภาพ โดยใช้การควบคุมแบบป้อนกลับ (Feedback Controller) ซึ่งคือระบบควบคุมที่มีการวัดค่าเอาต์พุตของระบบ แล้วนำมาเปรียบเทียบกับค่าอินพุตเพื่อควบคุมและปรับแต่งให้ค่าเอาต์พุตของระบบให้มีค่า เท่ากับหรือใกล้เคียงกับค่าอินพุต ในปัจจุบันมีอยู่หลากหลายรูปแบบ ทั้งแบบกระแสตรง (DC Motor) และแบบกระแสสลับ (AC Motor) ด้วยคุณสมบัติเด่นของ Servo Motor คือ สามารถให้แรงบิดที่สูง (มีหน่วยเป็นนิวตันเมตร) มีทำงานได้รวดเร็ว สามารถเคลื่อนที่ได้อย่างแม่นยำ และทำงานได้เงียบ จึงมีการนำเอา Servo Motor ไปประยุกต์ใช้งานอย่างหลากหลาย

          ตู้ควบคุม ปั๊มน้ำ Pump Control Panel เป็นอุปกรณ์ควบคุมปั๊มน้ำให้ทำงานสัมพันธ์กันระหว่างระดับของบ่อพักน้ำและถังเก็บน้ำ สามารถใช้ได้ทั้งระบบไฟ 1-Phase และ 3-Phase โดยมีหน้าที่ควบคุมการทำงานของปั๊มน้ำ ให้เป็นแบบอัตโนมัติ เช่น สั่งให้ปั๊มหยุดขณะปิดวาล์วหรือสั่งปั๊มหยุดการทำงานในขณะน้ำขาดหรือแรงดันต่ำ เพื่อป้องกันไม่ให้ปั๊มน้ำเสียหายหรือปั๊มน้ำไหม้เกิดขึ้น ซึ่งเครื่องควบคุมปั๊มน้ำ (Pump Control) โดยทั่วไปจะใช้เซ็นเซอร์วัดระดับน้ำ (Level Sensor) ประเภทต่างๆ ในการติดตั้ง เช่น ติดตั้งโดยการใช้สวิตช์ลูกลอยตรวจจับระดับของเหลว (Level Switch) อุปกรณ์วัดระดับแบบก้านอีเล็คโทรด (Electrode Level Switch) หรือสวิตช์ควบคุมแรงดัน (Pressure Switch) เป็นต้น โดยแบ่งออกหลักๆ เป็น 3 ประเภทตามการใช้งาน

          Booster Pump คือการรักษาแรงดันภายในระบบให้มีความคงที่สม่ำเสมอ โดยอาศัยการทำงานของ Pressure Switch เป็นตัวตัดต่อการทำงานระบบ Booster pump ที่นิยมกันจะเป็นแบบทำงานสลับ และเสริมช่วยอีกตัวเพื่อใช้ปรับตั้งแรงดันตามความต้องการ ประกอบด้วยปั๊มน้ำจำนวน 2 ตัว สลับการทำงานและเสริมช่วยการทำงาน

          Transfer Pump คือ รับ-ส่งน้ำจากต้นทางไปยังปลายทาง หรือจากบ่อด้านล่างส่งไปบ่อด้านบน นิยมใช้กันมากในอะพาร์ตเมนต์ แมนชั่น หรืออาคารตึกสูง คอนโดฯ ประกอบด้วยปั๊มน้ำจำนวน 2 ตัว สลับการทำงานและเสริมช่วยการทำงาน ในกรณีที่มีการใช้น้ำมากเกินไปจะต้องมีปั๊มอีกตัวเพื่อช่วยกันทำงานหากปั๊มตัวที่หนึ่งทำงานไม่ทัน

           Drain Water Pump คือ เป็นการทำงานโดยจะวัดระดับน้ำเสียในบ่อเก็บโดยส่วนใหญ่จะใช้ลูกลอยแบบสายไฟ เนื่องจากน้ำมีความสกปรกมาก ไม่เหมาะกับก้านอิเล็กโทรด เช่น ในภาคอุตสาหกรรมส่วนใหญ่จะมีสิ่งปฏิกูลหรือน้ำเสียเกิดขึ้นในกระบวนการผลิตซึ่งจะต้องใช้ตัวปั๊มในการดูดน้ำเสียที่ผ่านการบำบัดแล้วทิ้งออกไป
