หลังคา LYSAGHT® LOCKED SEAM®

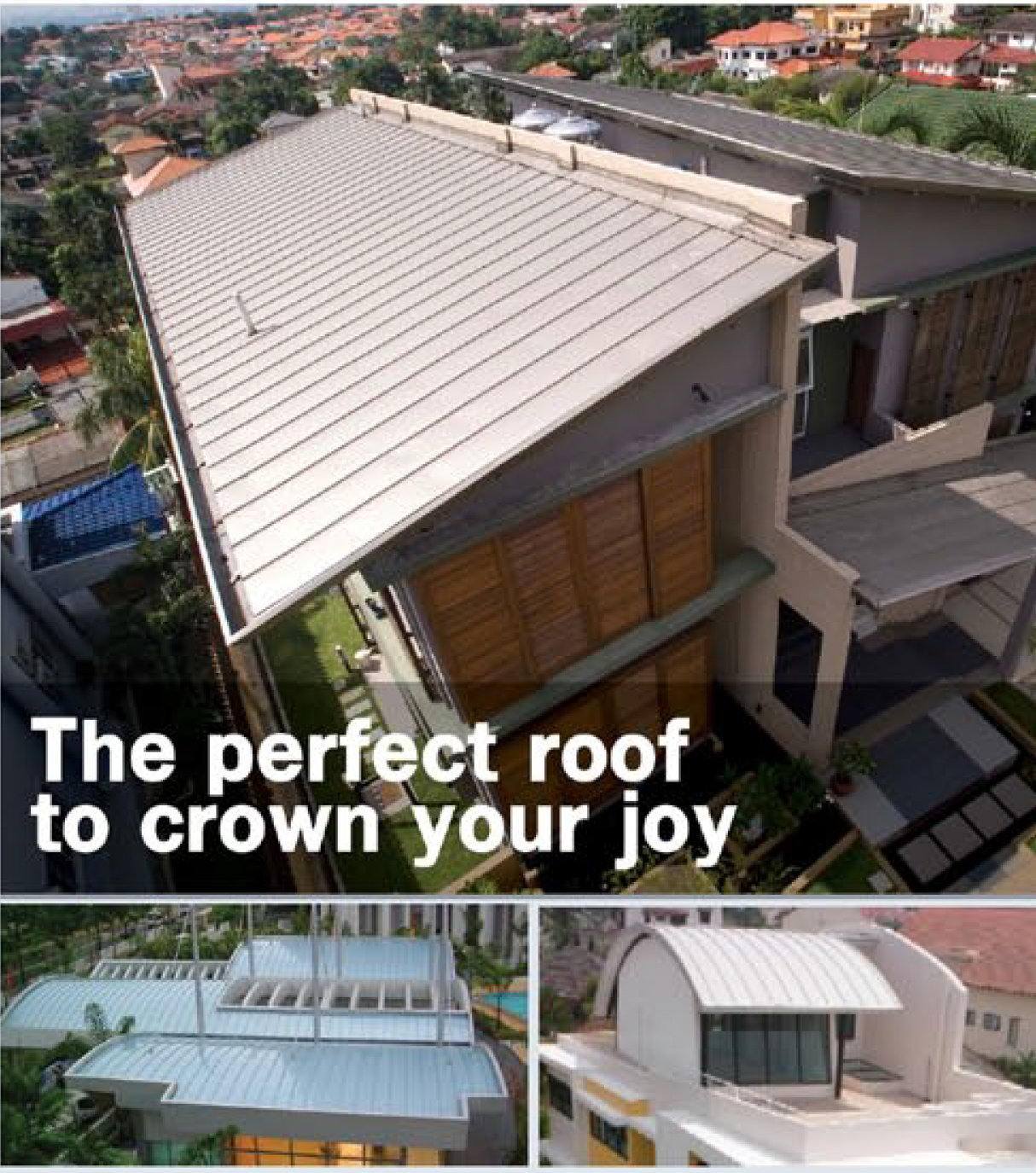

ที่สุดของหลังคาที่คู่ควรกับรสนิยมของคุณ
LYSAGHT® LOCKED SEAM® เป็นทางเลือกที่สำคัญที่จะช่วยให้คุณสร้างอาคารในฝันให้กลายเป็นความจริงได้ การออกแบบหลังคานั้นถือเป็นสิ่งสำคัญซึ่งจะมีผลต่อภาพลักษณ์และความสวยของอาคาร ผลิตภัณฑ์แผ่นหลังคาแบบ Standing seam profile น้ำหนักเบาของเรามีความคงทนและสามารรถปรับแต่งเพื่อให้ตอบโจทย์ความต้องการของคุณได้เป็นอย่างดีหลากหลายรูปทรง ไม่ว่าคุณจะต้องการหลังคาแบบลาด แบบโค้งหรือแบบปลายเรียวก็ตาม
นอกจากนั้น LYSAGHT® LOCKED SEAM® ยังทำให้คุณมากกว่านั้น ด้วยความเงางามตามสไตล์เมทัลลิกที่น่ามองและโทนสีต่างๆ ที่จะเข้ากับภูมิทัศน์ทั้งแบบเมืองและแบบธรรมชาติของพื้นที่คุณได้เป็นอย่างดี ผลิตภัณฑ์ LYSAGHT® LOCKED SEAM® ใช้เหล็ก Clean COLORBOND® จึงเป็นองค์รวมแห่งอรรถประโยชน์ สุนทรียภาพ และความคงทนที่ร่วมรังสรรค์ดีไซน์ซึ่งจะคงความสวยงามไว้ได้ตราบนานเท่านาน
ผลิตภัณฑ์ LYSAGHT® LOCKED SEAM® เนรมิตทุกสไตล์ที่คุณต้องการ สามารถดัดงอหรือพับให้ได้เป็นทุกรูปทรงที่คุณต้องการ

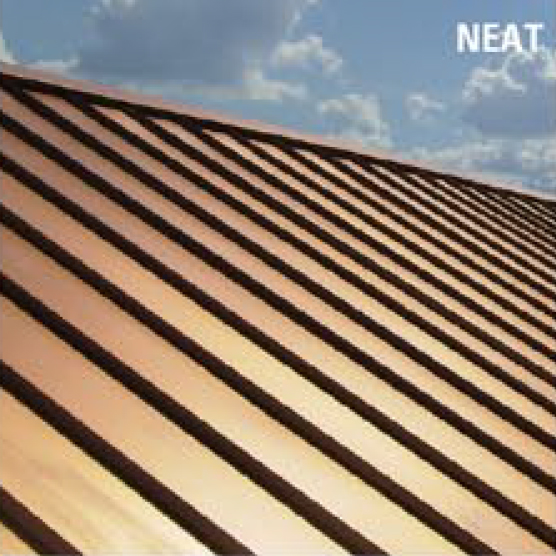

แนวตรงสวยงามประณีต

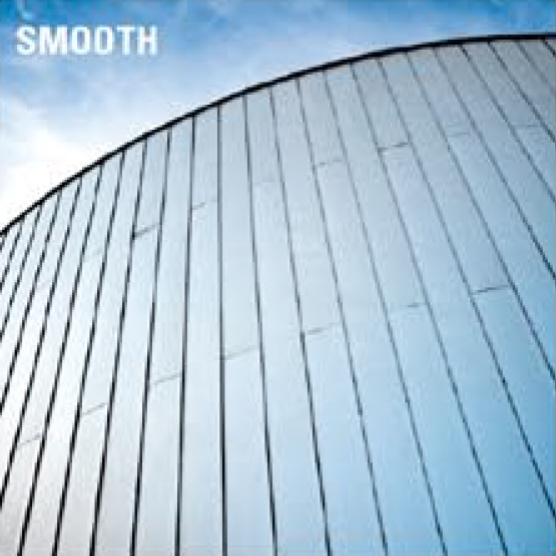

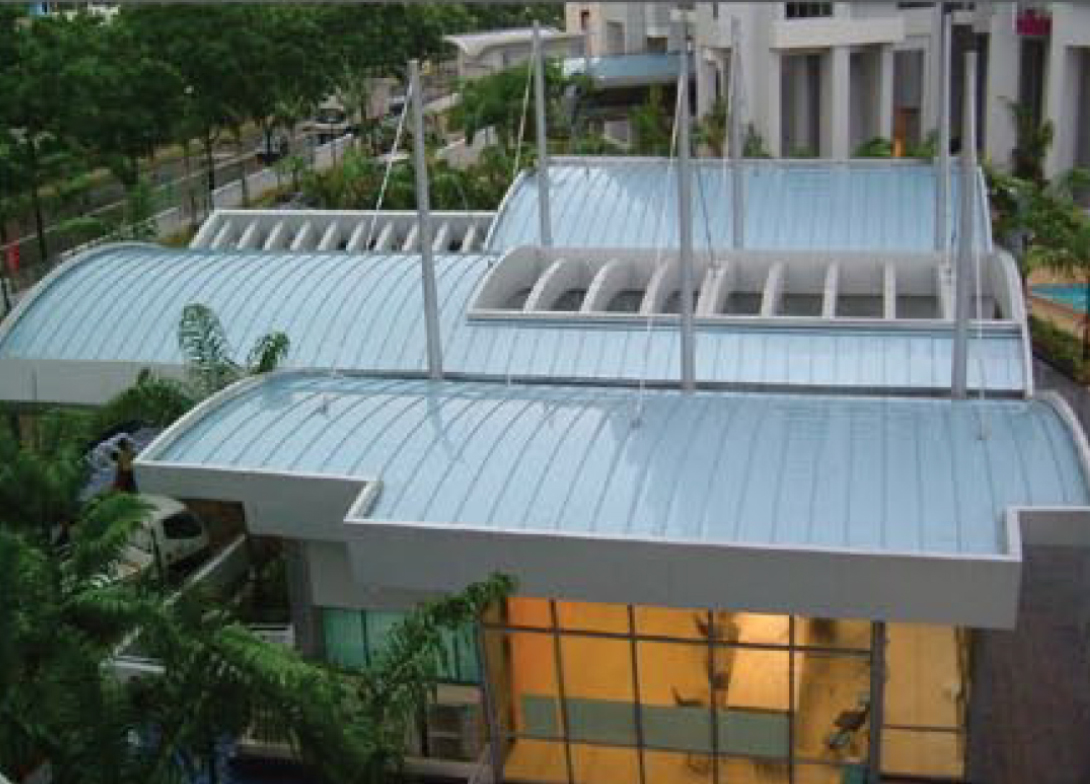

แนวโค้งเรียบไม่มีรอยย่น

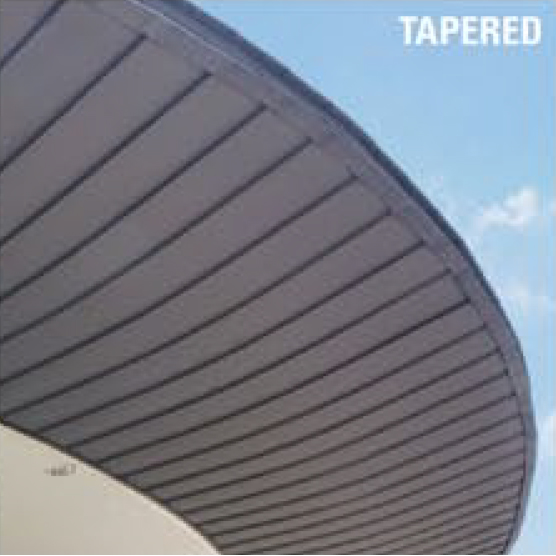

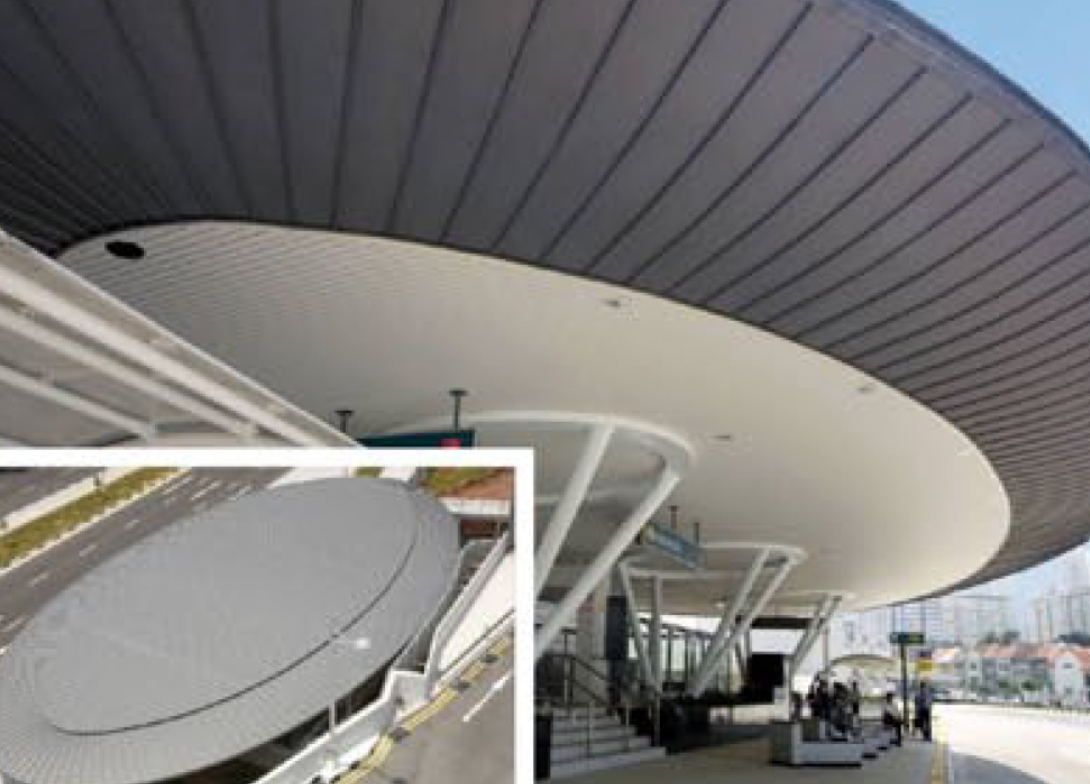

รูปทรงปลายเรียว

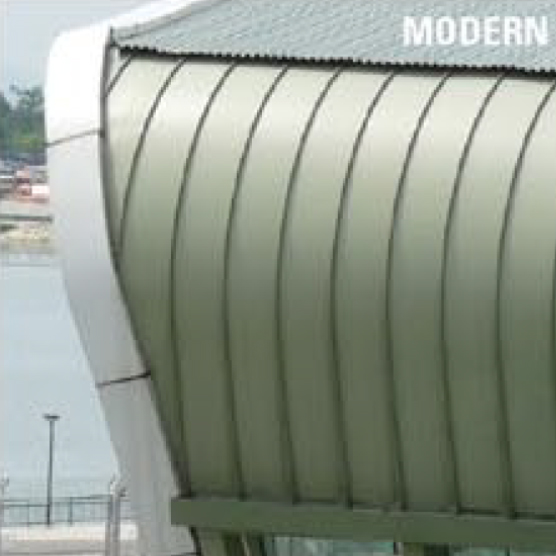

เส้นลายทันสมัย
ระบบหลังคาที่ตอบโจทย์การอยู่อาศัยอย่างแท้จริง

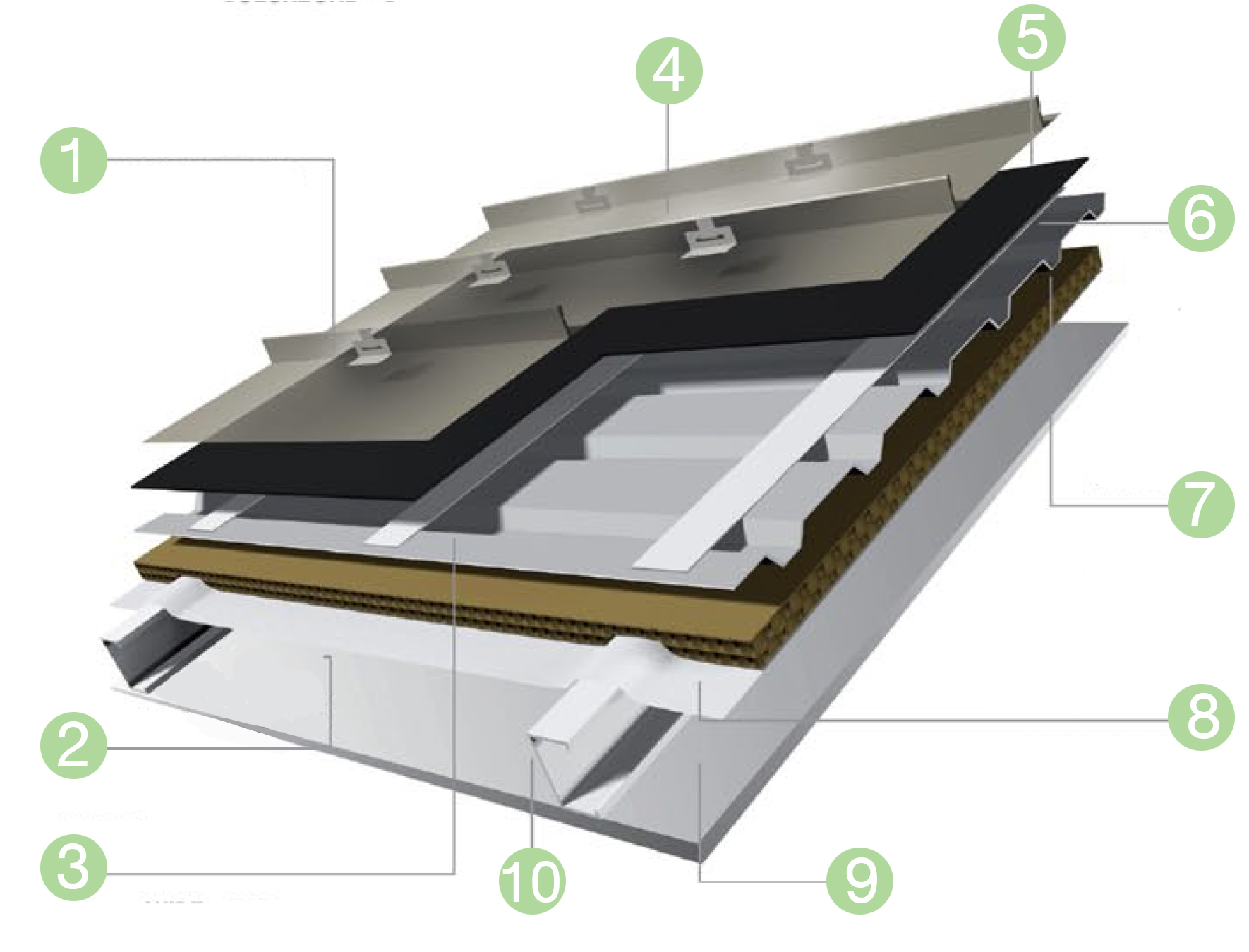

ภาพแสดงระบบหลังคาที่ประกอบขึ้นด้วยผลิตภัณฑ์ LYSAGHT® LOCKED SEAM® 25/38 หรือ LYSAGHT® SELECT SEAM® ll 25 โดยยึดถือตามหลักการผ่านของเสียงในระดับมาตรฐาน นอกจากนี้เรายังมีโครงสร้างหลังคาแบบ STC 37, STC 45 และ STC 51 ให้คุณเลือกใช้ตรงตามความต้องการด้วยเช่นเดียวกัน

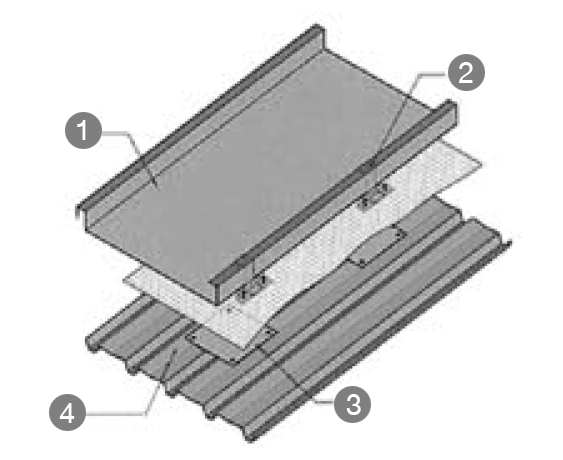

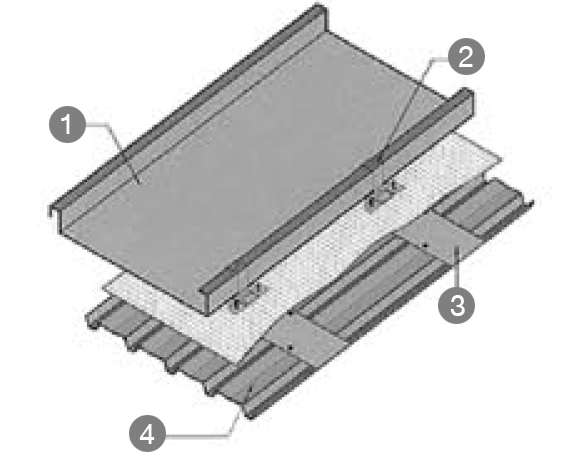

1. ขาคลิป
2. ช่องว่าง 150 มม.
3. แผ่นเคลือบเหล็ก ZINCALUME® หนา 0.35 BMT x กว้าง 100 มม.
4. แผ่นหลังคาเหล็ก LYSAGHT® LOCKED SEAM® 25/38 หรือ LYSAGHT® SELECT SEAM® ll 25 Series ขนาด 0.55 มม. BMT เนื้อเหล็ก Clean COLORBOND®
5. แผ่นยางมะตอยกันซึมมหนา 100 ม. ชนิดมีกาวในตัวหนึ่งชั้น
6. ชั้นซับสเทรท LYSAGHT® TRIMDEK® ขนาด 0.42 BMT เนื้อเหล็ก ZINCALUME®
7. แผ่นฉนวนใยหิน หนา 50 มม. หนึ่งชั้น (ความหนาแน่น 80 กก./ลบ.ม.)
8. แผ่นอลูมิเนียมฟอยล์สองหน้า
9. ฝ้าเพดานหน้า 16 มม. หนึ่งชั้นจากผู้ผลิตฝ้าเพดานที่ได้มาตรฐาน
10. ระยะพาดแป 1200 มม. c/c
คุณลักษณะของผลิตภัณฑ์

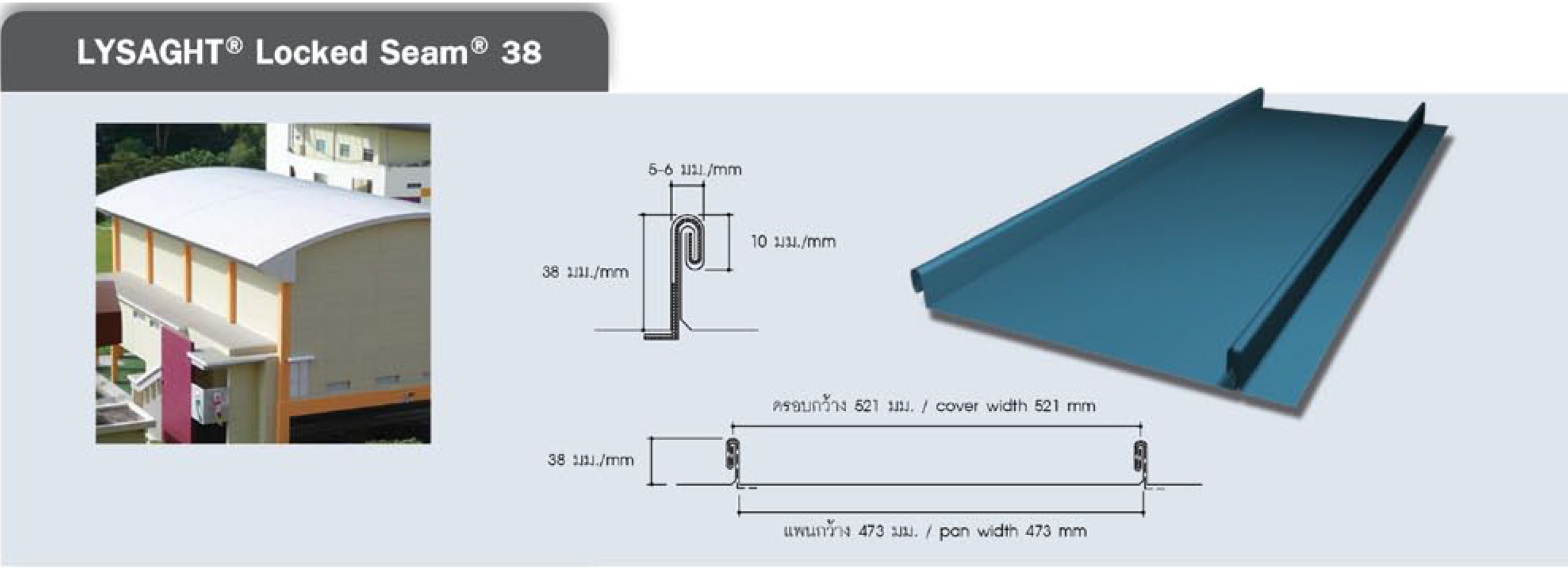

LYSAGHT® LOCKED SEAM® เป็นหลังคาระบบ architectural standing seam ที่มีรูปลอนสวยงาม น้ำหนักเบา ได้รับการออกแบบและพัฒนาขึ้นมาเพื่อตอบสนองการออกแบบทางสถาปัตยกรรม สามารถขึ้นรูปเป็นแผ่นตรง แผ่นดัดโค้งหรือแผ่นเรียว ทำให้มีรูปทรงอาคารที่ทันสมัยโดดเด่นกว่าใคร
Straight Sheet Tapered Sheet Convex curve Sheet Convex Tapered Sheet

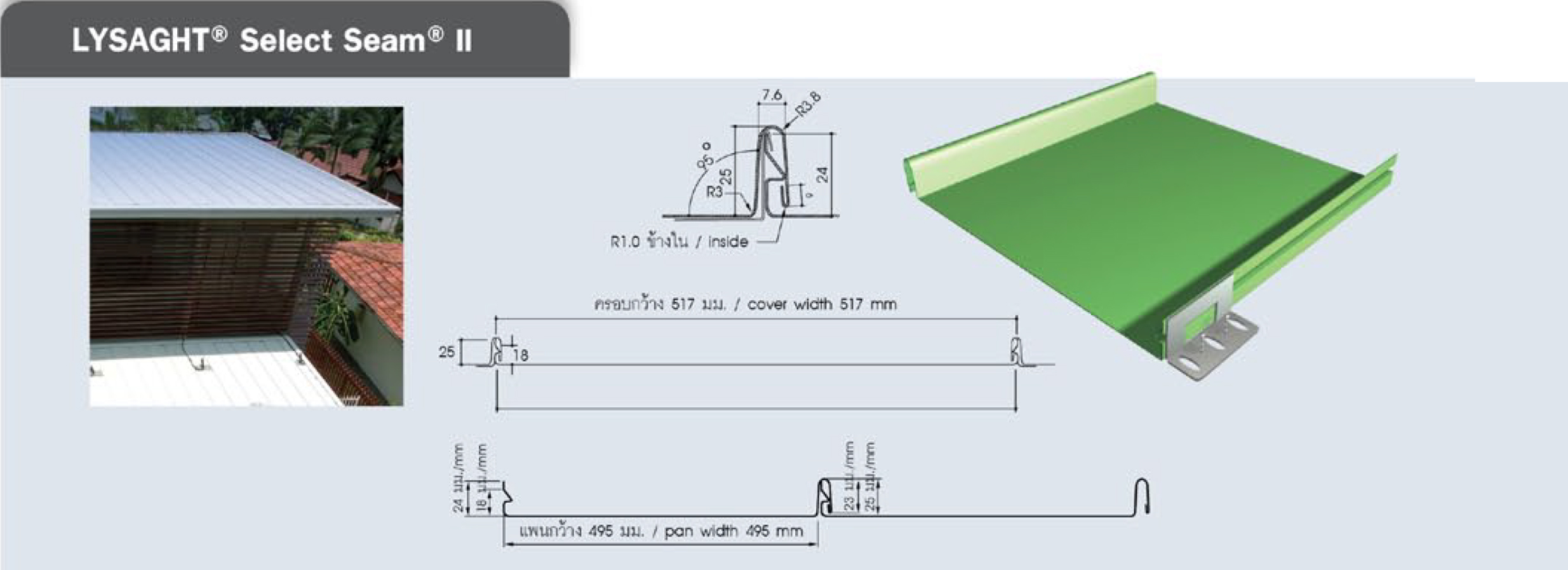

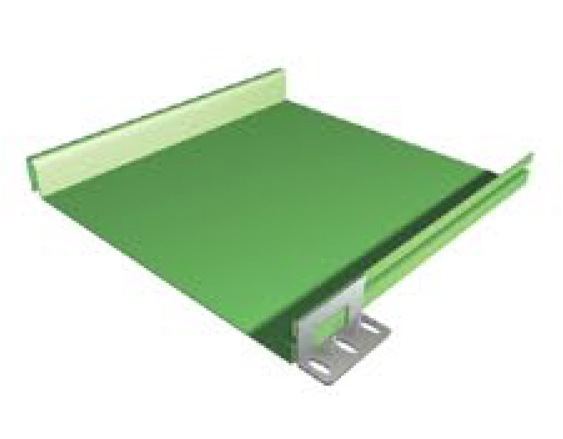

LYSAGHT® SELECT SEAM® ll เป็นแผ่นหลังคาระบบหลังสามารถติดตั้งได้อย่างสะดวกรวดเร็ว และยังคงไว้ซึ่งความสวยงามตามแบบฉบับของหลังคาระบบ standing seam ด้วยความสูงลอนที่ 25 มม. และไม่มีแผ่นครอบสันลอนจึงสามารถป้องกันน้ำรั่วได้ดียิ่งขึ้น สามารถติดตั้งได้อย่างรวดเร็วและเหมาะสำหรับงานหลังคาและผนังแผ่นเรียบโดยเฉพาะ
Straight Sheet
ความยาวสูงสุดของแผ่นหลังคา (เมตร)
สำหรับมุมลาดเอียงของหลังคา และปริมาณน้ำฝนระดับต่างๆ : L
| ปริมาณน้ำฝน (มม./ชม.) | มุมลาดเอียงของหลังคา | |
| 1 in 30 (2°) | 1 in 30 (3°) | |
| 250 | 288 | 333 |
| 300 | 238 | 274 |
| 400 | 180 | 207 |
| 500 | 144 | 166 |
| ความหนาแผ่นเหล็ก ไม่รวมชั้นเคลือบ (mm.) | 0.55 | |
| ZINCALUME® steel | Clean COLORBOND® steel | |
| ความหนาแผ่นเหล็ก รวมชั้นเคลือบ (mm.) | 0.60 | 0.64 |
| น้ำหนักแผ่นต่อตารางเมตร (kg./sq.m.) | 6.51 | 6.59 |
| น้ำหนักแผ่นต่อความยาว 1 เมตร (kg./m.) | 2.60 | 2.64 |
| พื้นที่ปิดคลุม (sq.m./ton) | 153 | 151 |

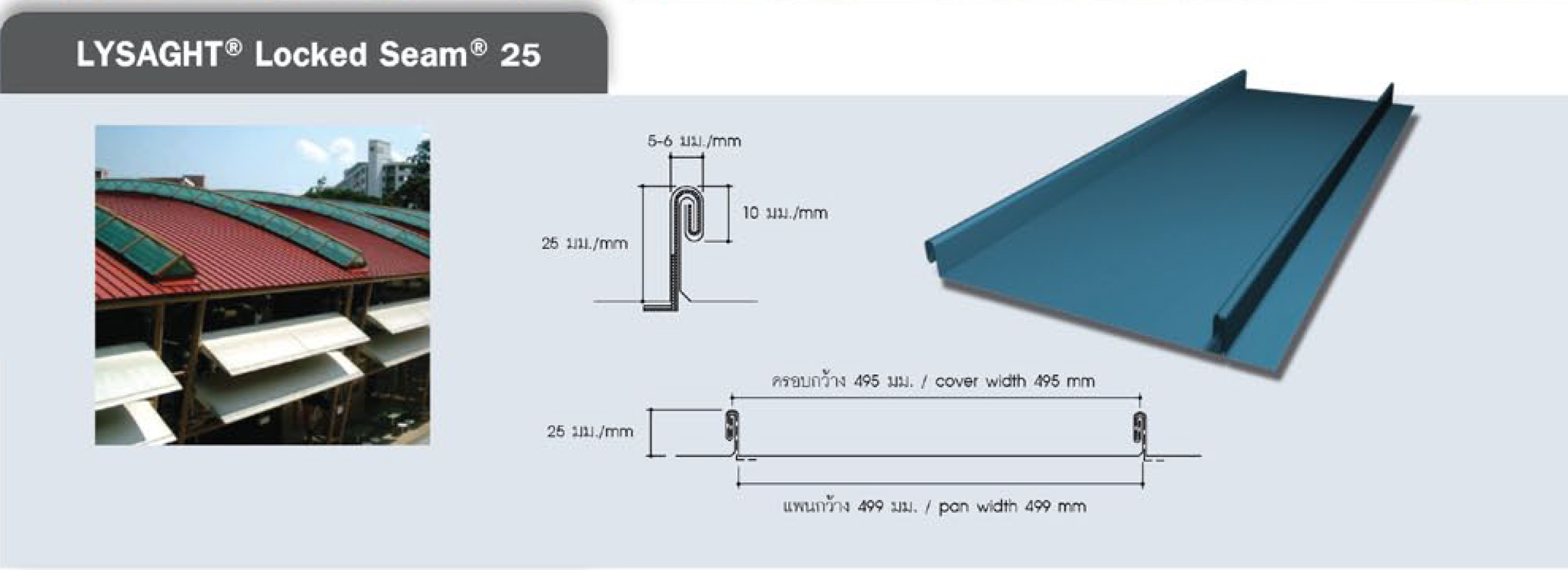

| LYSAGHT® LOCKED SEAM® | ความกว้างรูปลอน (มม.) | น้ำหนักต่อพื้นที่ (กก./ตร.ม.) | มุมลาดเอียง ขั้นต่ำ (°) | ความสูงลอน (มม.) | รัศมีโค้งแบบเรียบ (มม.) | รัศมีโค้งธรรมชาติ (มม.) | ความหนาแผ่นเหล็กก่อนเคลือบ (BMT) (mm.) | ||
| ต่ำสุด | สูงสุด | ต่ำสุด | สูงสุด | ||||||
| 25 | 521 | 5.21 | 3 | 25 | 1,500 | 30,000 | 30,000 | 60,000 | 0.55 |
| 38 | 495 | 5.48 | 3 | 38 | 1,500 | 30,000 | 30,000 | 60,000 | 0.55 |
| SELECT SEAM® ll | 517 | 5.25 | 7.5 | 25 | - | - | - | - | 0.55 |
กระบวนการ Mechanical Seaming
กระบวนการรีดตะเข็บ จะทำการรีดในระหว่างการติดตั้งที่หน้างานก่อสร้างด้วยวิธีรีดตะเข็บแบบ 360° (Double Lock) ทำให้แข็งแกร่ง และป้องกันน้ำรั่งซึมอย่างดีเยี่ยม

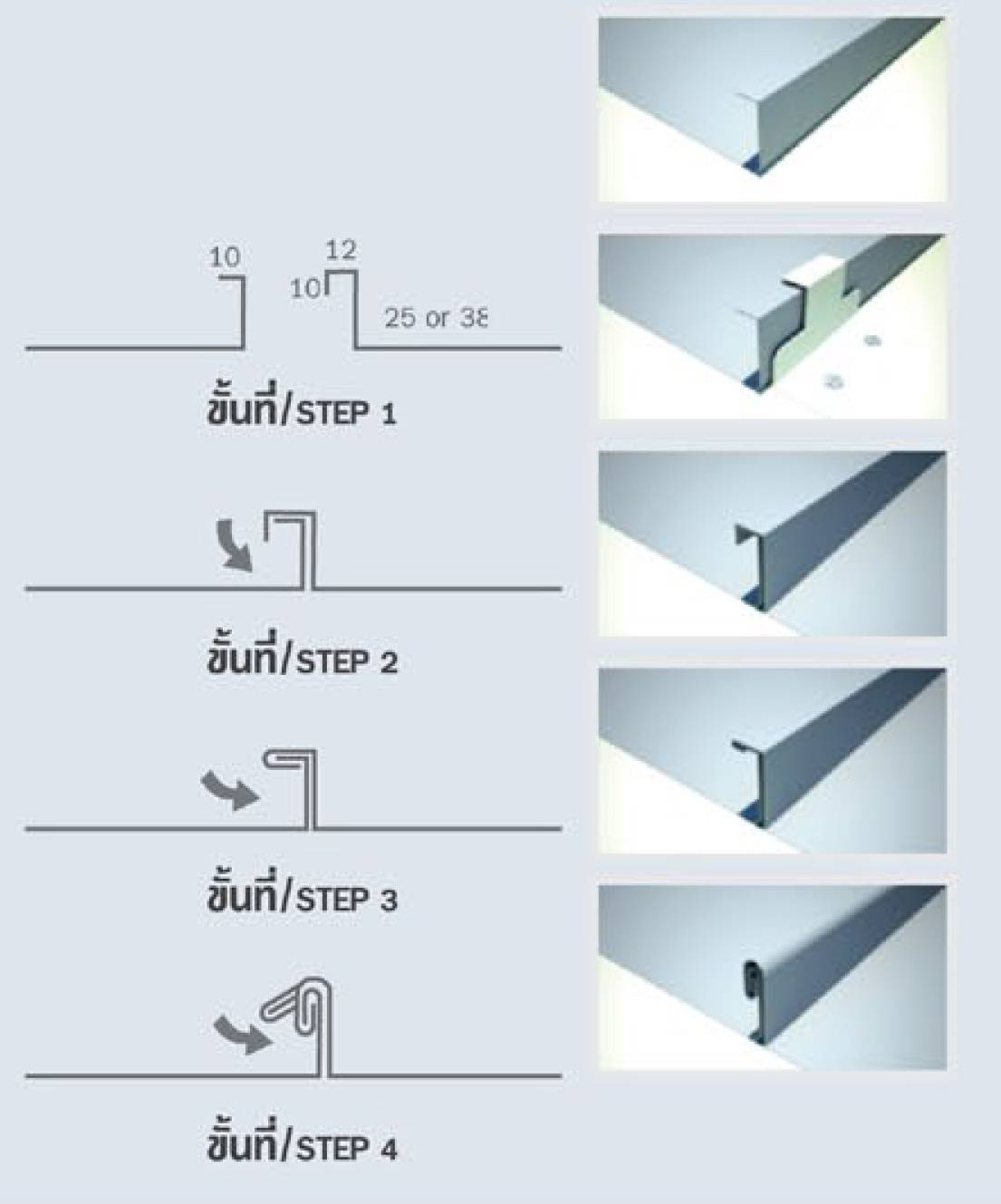

กระบวนการ Mechanical Seaming Process
หมายเหตุ : กระบวนการนี้สามารถสร้างเสร็จสิ้นได้ที่ขั้น 3 หรือ 4
คำแนะนำโดยผู้เชี่ยวชาญ
NS BlueScope Lysaght พร้อมเสมอที่จะให้คำปรึกษาแก่ลูกค้าเพื่อให้ดีไซน์ที่ไว้วางไว้เกิดเป็นผลงานที่เสร็จสมบูรณ์จริงได้
- โซลูชั่นพิเศษเพื่อตอบสนองความต้องการในงานก่อสร้างของคุณโดยเฉพาะ
- การสนับสนุนทางด่นเทคนิคและวิศวกรรมในเรื่องของการออกแบบและการติดตั้ง
- ความช่วยเหลือระดับมืออาชีพนับตั้งแต่ขั้นตอนของการเริ่มวางแผนโครงการจนถึงเสร็จสิ้น
- การวาดแบบและการออกแบบทริมและแฟลชชิ่งรูปแบบเฉพาะตามต้องการ
- ความยาวสูงสุด โดยไม่ต่อแผ่น ควรปรึกษาเจ้าหน้าที่ขายให้บริการการถอดแบบและการทำ Shop drawing ต่างๆ
เครื่องมือและอุปกรณ์เสริม

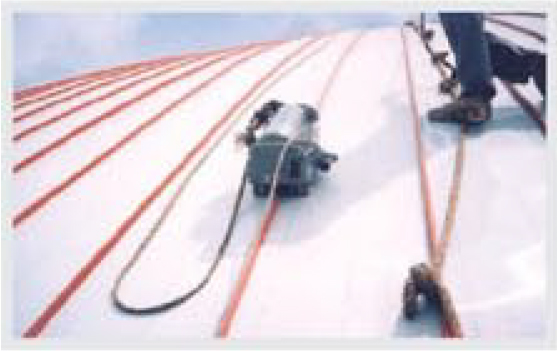

เครื่องรีดตะเข็บ แผ่นหลังคา LYSAGHT® LOCKED SEAM® จะถูกรีดตามแนวขอบแผ่นให้ยึดกับหัวคลิป โดยใช้เครื่องรีดตะเข็บซึ่งมีลูกกลิ้งสองลูกที่บีบเข้าที่ขอบแผ่น และมีลูกล้อสี่ลูก เพื่อควบคุมตำแหน่งความสูงของลูกกลิ้ง

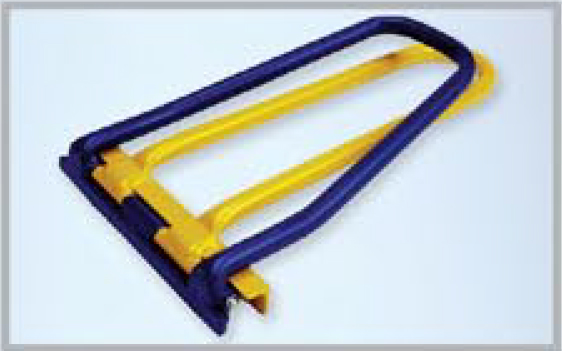

คีมรีดตะเข็บ จะต้องใช้คีมรีดตะเข็บเป็นระยะทาง 200-300 มม. นำร่องก่อนที่จะเดินเครื่องรีดตะเข็บต่อไป โดยการบีบคีมเข้าหากันเพื่อรีดตะเข็บแผ่นให้ยึดเข้ากับขาคลิป

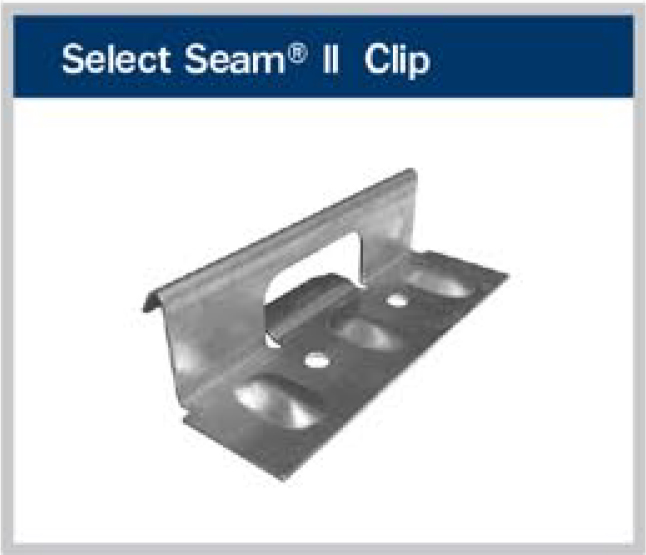

คลิป LYSAGHT® LOCKED SEAM® ผลิตจากการฉีดขึ้นรูปอลูมิเนียมเกรดสำหรับงานโครงสร้างโดยเฉพาะ รูปทรงของคลิปได้รับการออกแบบเป็นพิเศษเพื่อให้ทนต่อแรงกระทำบนหลังคา ทั้งแรงดึงที่เกิดจากลม และแรงกดที่เกิดจากน้ำหนักบรรทุก หัวคลิปถูกออกแบบให้เข้ากับรูปลอน LYSAGHT® LOCKED SEAM® ในขณะที่แผ่นหลังคาสามารถยืดหดตัวได้อย่างอิสระ
OIL CANNING เป็นคุณลักษณะที่เกิดขึ้นกับวัสดุผิวเรียบ แต่สะท้อนแสงไม่สม่ำเสมอ ตัวอย่างเช่น กระจกเงาผิวโค้งจะสะท้อนภาพที่ผิดเพี้ยนไปจากต้นฉบับเดิม ความเรียบของพื้นผิวมีผลอย่างมากต่อความสม่ำเสมอของแสงที่สะท้อนเข้าสู่สายตา สาเหตุอันเนื่องมาจากความคลาดเคลื่อนในการผลิต การติดตั้งวัสดุรองรับหรือระดับแปของโครงสร้าง สีที่มีความมันเงาสูงจะสังเกตเห็นความผิดเพี้ยนได้ง่าย ทิศทางแสงสว่างที่ต่างกันก็ส่งผลต่อการสังเกตเห็นที่ต่างกัน โทนสีเข้มจะสังเกตเห็นความผิดเพี้ยนได้ง่ายกว่าโทนสีอ่อน
OIL CANNING เป็นคุณลักษณะที่พบได้ทั่วไปของแผ่นโลหะ มิใช่ข้อบกพร่องของผลิตภัณฑ์ จึงไม่สามารถใช้เป็นเหตุผลในการปฎิเสธการรับมอบงานได้
เสียงดังจากสายฝน เพื่อลดเสียงรบกวนจากฝนตกบนแผ่นหลังคาเหล็ก แผ่นยางบิทูเมนที่มีความเหนียวหนืดทนทานจะถูกติดตั้งไว้ใต้แผ่นหลังคาเหล็ก เพื่อลดการสั่นสะเทือนของเม็ดฝนที่ตกกระทบ จากนั้นจะติดตั้งแผ่นเหล็กรองรับหลังคา (roof substrate) เช่น LYSAGHT® TRIMDEK® ติดตั้งฉนวนกันความร้อน Mineral wool blanket ระหว่างแผ่นเหล็กรองรับหลังคา และแผ่นอะลูมิเนียมซึ่งมีสองด้าน Mineral wool blanket จะดูดซับเสียงรบกวนให้เบาลง
หมายเหตุ : ขณะติดตั้งฉนวนกันความร้อน (Mineral wool blanket) ควรใส่ใจระมัดระวังเพื่อปกป้องความชื้นอย่างดีที่สุด
1. LYSAGHT® LOCKED SEAM® PROFILE IN CLEAN COLORBOND® as ROOF CLADDING
2. CLIPS at 600mm c/c
3. 100mm WIDTH FLAT SHEET @600mm c/c with BUTTON NEEDLE POINT 8x15mm SCEW or POP RIVET
4. LYSAGHT® TRIMDEK® substrate to be SPECIFIED by ARCHITECT
1. LYSAGHT® LOCKED SEAM® PROFILE IN CLEAN COLORBOND® as ROOF CLADDING
2. CLIPS at 600mm c/c
3. 100mm x 100m x 0.60mm thk, FLAT SHEET @600mm c/c In ZINCALUME @ VALLEY POSITION with BUTTON NEEDLE POINT 8x15mm SCEW or POP RIVET
4. LYSAGHT® TRIMDEK® substrate to be SPECIFIED by ARCHITECT

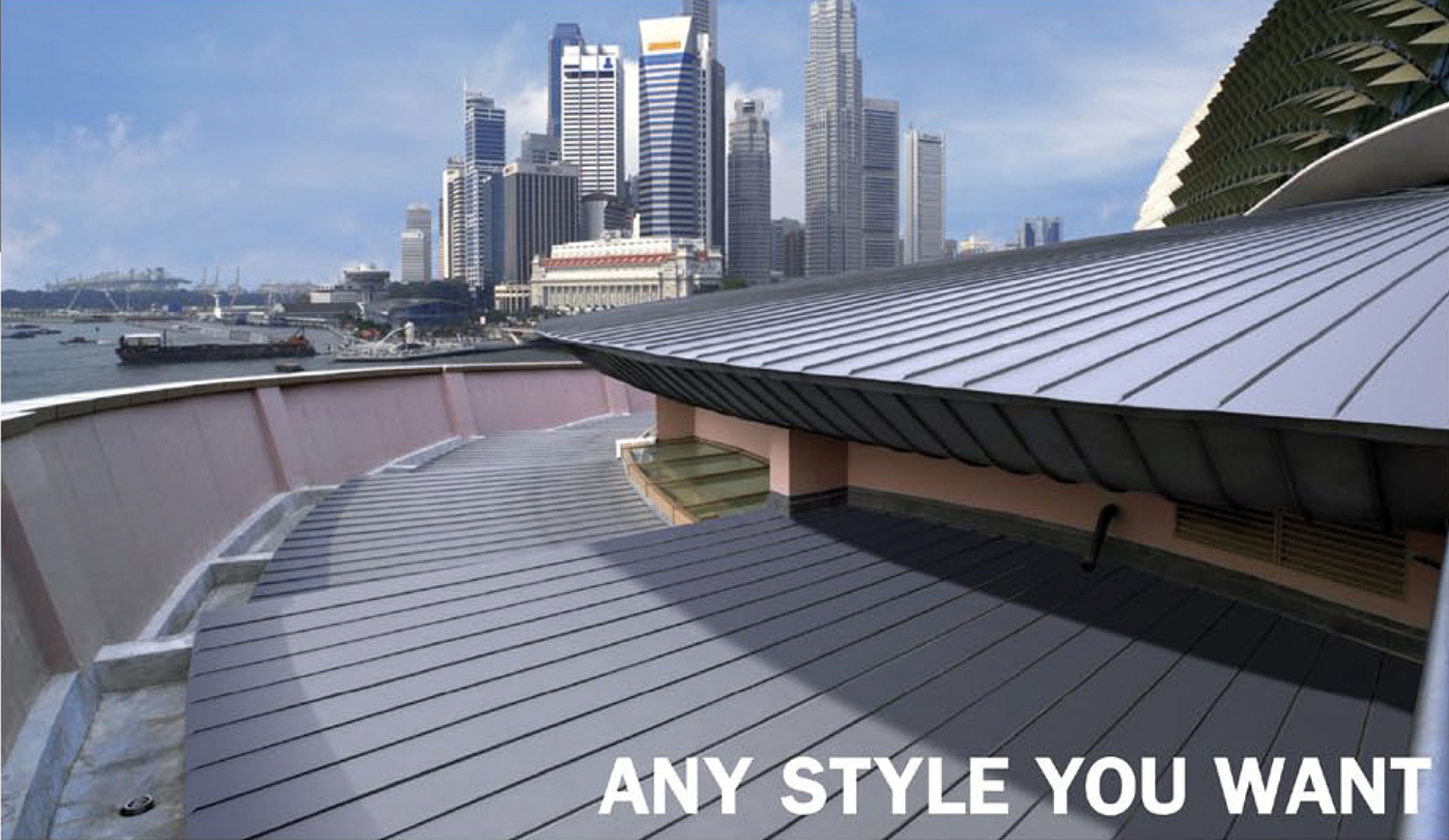

ระบบหลังคาไร้เสียง
ผลการทดสอบจากห้องปฏิบัตากร ซึ่งทำการวัดค่าการดูดซับเสียงที่ส่งผ่านระบบหลังคาไร้เสียงของ NS BlueScope Lysaght โดยบริษัท PSB สิงคโปร์ (ห้องทดสอบปฏิบัติการไร้เสียง) ได้จัดลำดับระบบหลังคาที่ทดสอบวันที่ 10 ตุลาคม 2545 ที่มีการส่งผ่านระดับเสียงที่ 51 (STC 51) ผลการทดสอบแสดงดัง ASTM E90-97
ระบบยึดโครงหลังคา LYSAGHT® LOCKED SEAM®

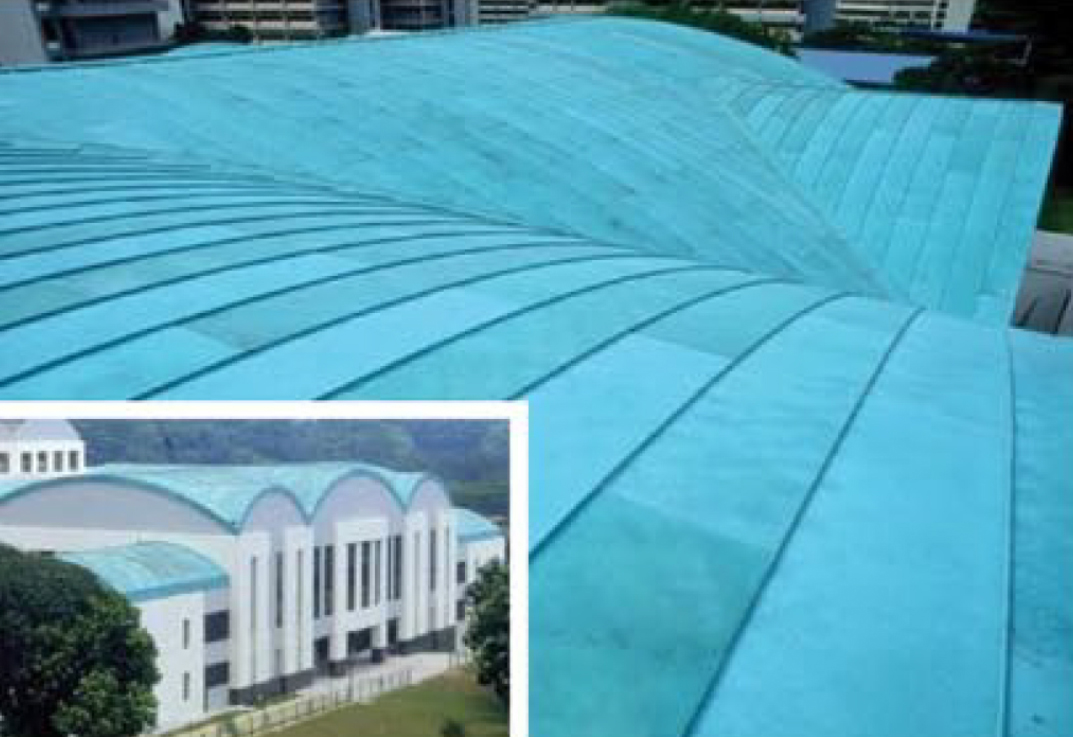

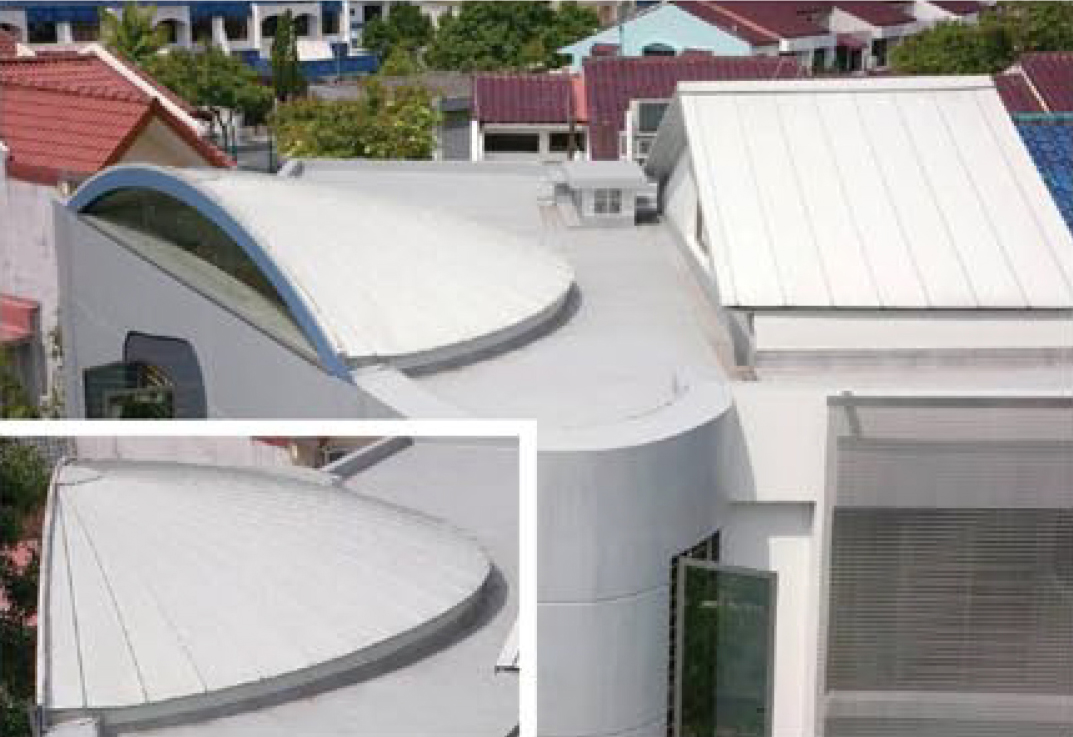

ได้ถูกออกแบบมาให้เหมาะสำหรับการยึดกับแผ่นเหล็กรองรับที่แข็งแกร่ง (solid substrate) เหล็กลูกฟูกหรือโครงสร้างผนังพื้น ตัวยึดลิขสิทธิ์เฉพาะขอไลสาจน์ ทำให้การติดตั้งปิดสนิทไร้รอยต่อ การยึดและระบบการยึดเป็นปัจจัยสำคัญในการติดตั้งโครงสร้างรองรับกับผิวหลังคา แรงต่างๆ ที่เกิดจากความดันลมที่มาจากผิวหลังคาผ่านส่วนอื่นๆ ของหลังคาไปที่ตัวยึด การลดแรงปะทะจะเกิดขึ้นที่ขอบหลังคาเปิดและ Overhang area
การออกแบบการคิดคำนวณ และวิเคราะห์แรงลมในวิธีการติดตั้ง ออกแบบโดยศูนย์กลางทางเทคโนโลยี BlueScope Lysaght ซึ่งได้รับการรับรองจากคณะวิศวกรรมโยธา มหาวิทยาลัยแห่งชาติสิงคโปร์
