ระบบหลังคาและผนังติดตั้ง
LYSAGHT KLIP-LOK 700 HI-STRENGTH®

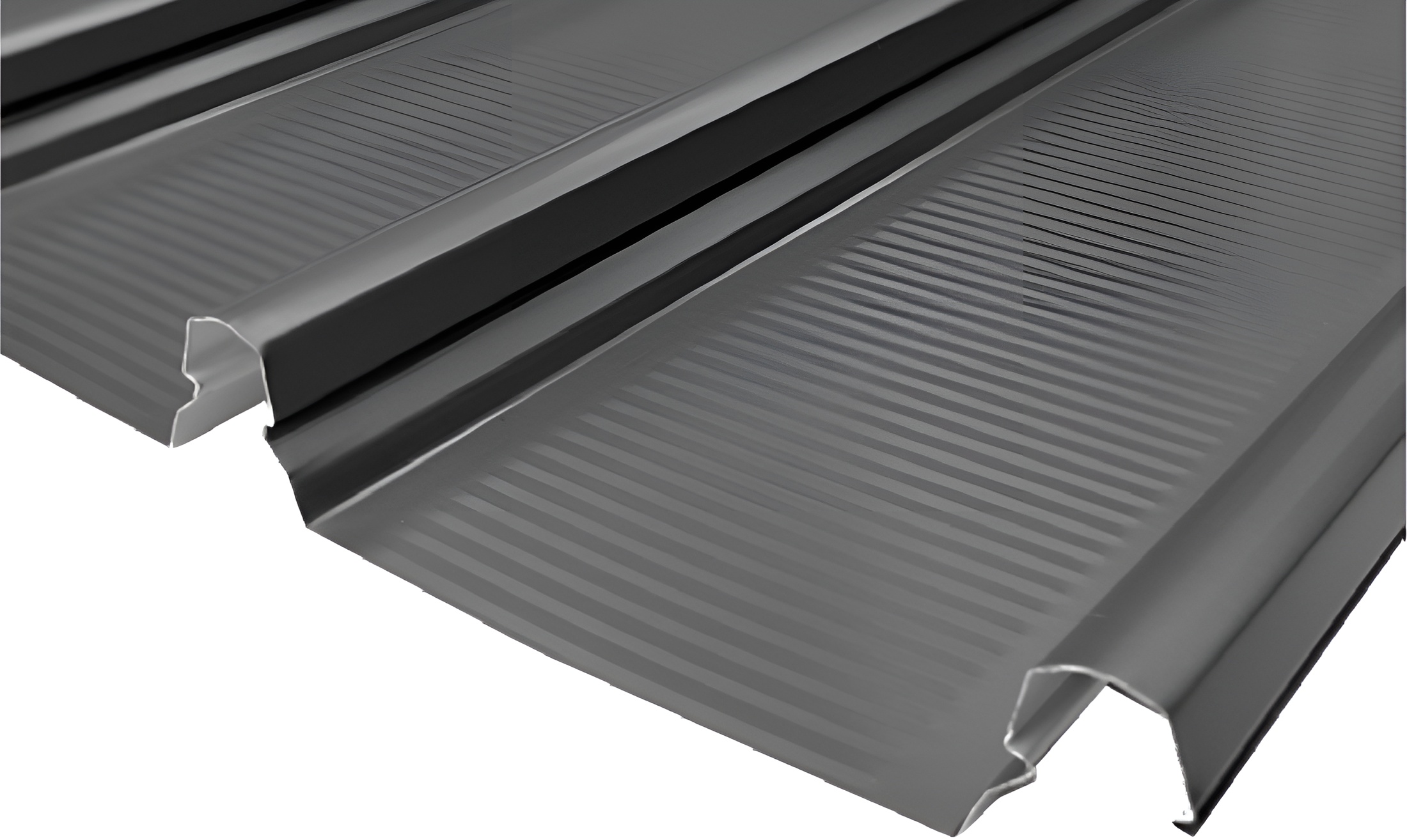

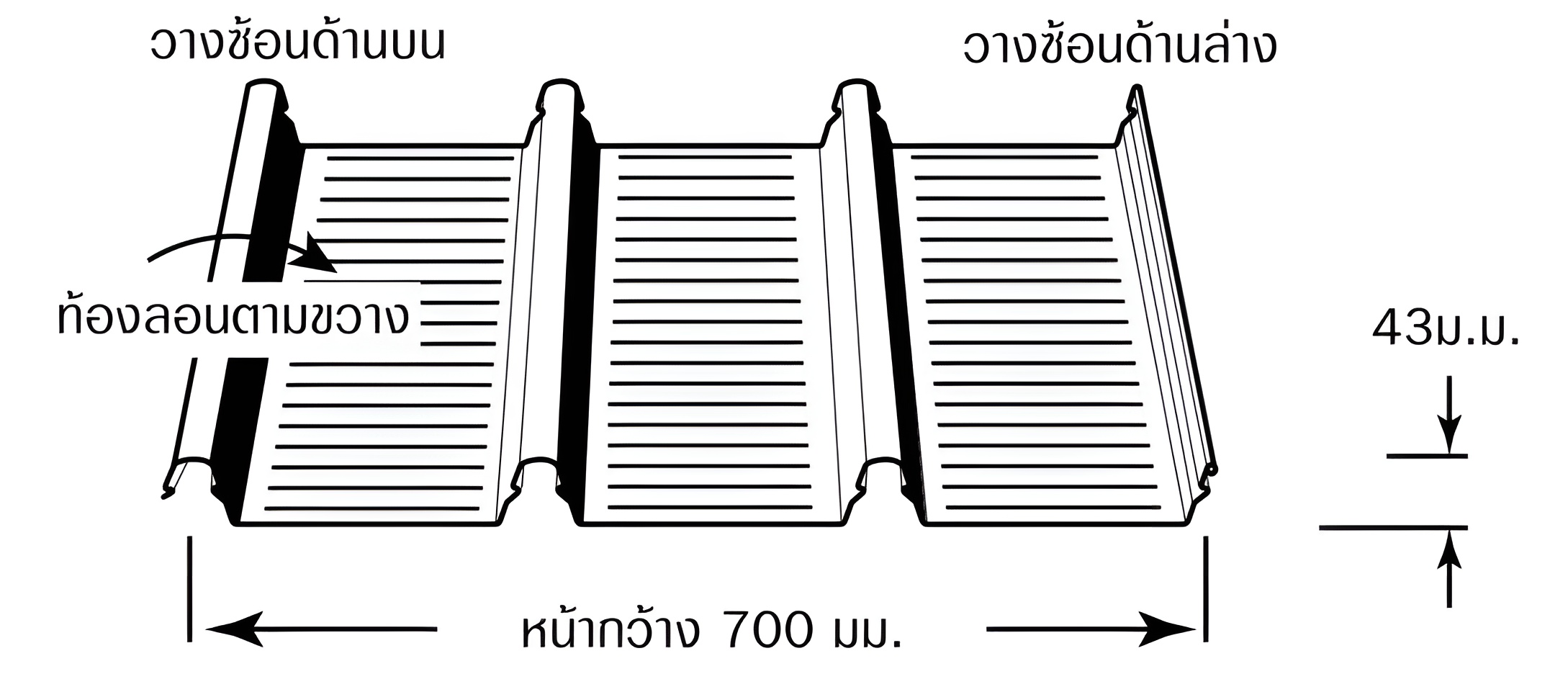

ระบบหลังคาแบบสันลอนสูงทำให้มีส่วนประกอบต่างๆ บนพื้นที่ท้องลอนหลังคาถ่ายภาพความร้อนของเนื้อร่างกายตามระยะที่แผ่นออฟโรเจอร์ก่อนที่จะเข้าถึงอุปกรณ์ยึดแผ่นแผ่น KLIP-LOK 700 HI-STRENGTH ® (KL-700HS) ที่ตรงยาวยังคงสะอาดและมีความเข้มข้น

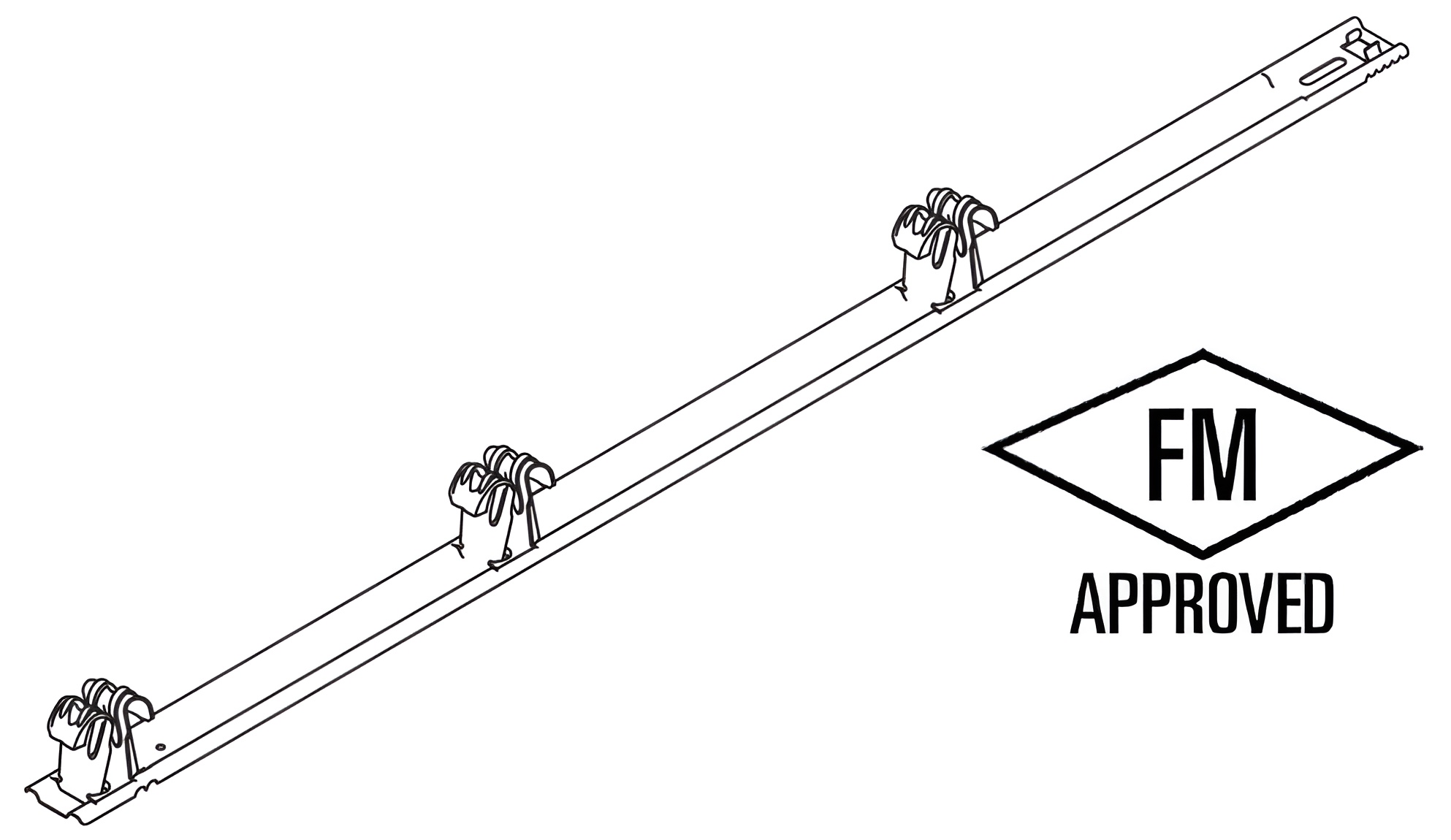

ในระบบของเราคือติดยึดซึ่งแผ่นสามารถเข้าที่และยึดได้อย่างมีประสิทธิภาพอย่างต่อเนื่องก่อนหน้านี้คือคลิป KL- 700HS ติดตั้งยึด ด้วยการไดรฟ์ที่เน้นคลิปยังทำให้ช่างติดตั้งหลังคาสามารถใช้ฉนวนได้ 100 มม.
KL-700HS สามารถอ่านได้หน้าสถานที่ทำงานจริงด้วยเครื่องรีดแผ่นเคลื่อนที่สามารถอ่านแผ่นที่ปกติพิเศษของ KL-700HS สมุนไพรในสถานนที่จริงต่อไปดูการรีดด้วยแผ่นรถเคลื่อนที่สามารถข้อมูลเพิ่มเติมได้
KLIP-LOK 700 HI-STRENGTH® เป็นผลิตภัณฑ์ที่ได้รับรองมาตรฐาน FM Approve
วัสดุวัสดุ
ความยาว
รถรีดแผ่นเคลื่อนที่สามารถรีดแผ่นในสถานที่ติดตั้งสำหรับแผ่นจากโรงงานผลิตตามคำสั่งซื้อ
วัสดุและสี
KL-700HS สามารถใช้ความหนาโลหะพื้นฐานหรือช่วงความยาวของผิวเคลือบเงา (ตั้งแต่เหล็ก ZINCALUME® แนวราบถึงเหล็กเคลือบสี COLORBOND®)
ข้อมูลชั้นเคลือบ KLIP-LOK 700 HI-STRENGTH®
BMT (มม.) | Kg/m | Kg/m² | m²/t | |
0.42 | เหล็ก ZINCALUME® | 3.23 | 4.61 | 217 |
0.42 | เหล็ก COLORBOND® | 3.26 | 4.65 | 215 |
0.48 | เหล็ก ZINCALUME® | 3.67 | 5.24 | 191 |
0.48 | เหล็ก COLORBOND® | 3.70 | 5.28 | 189 |
0.60* | เหล็ก ZINCALUME® | 4.55 | 6.51 | 154 |
0.60* | เหล็ก COLORBOND® | 4.58 | 6.55 | 153 |
*0.60 BMT สภาพการใช้งานขึ้นกับการขอข้อมูล
ระยะลาดเอียงที่ต่ำที่สุด
ส่วนยื่นด้านข้างแบบ anti-capillary มีเอกลักษณ์เฉพาะตัวทำให้คุณใช้ KL-700HS ในระยะลาดเอียงต่ำที่สุด 1 องศา (1 ใน 50) สำหรับ 0.48 และ 0.60 bmt และ 2 องศา สำหรับ 0.42 bmt
ระยะความยาวหลังคามากที่สุดสำหรับระบายน้ำจากแนวสันลอนถึงรางน้ำ (เมตร)
การซึมของน้ำจะเกิดหลังจากน้ำได้ไหลผ่านหลังคา หากท่านต้องการคำปรึกษาเกี่ยวกับน้ำซึม กรุณาติดต่อเพื่อขอคำแนะนำ
ระยะความยาวหลังคามากที่สุดมากที่สุดสำหรับการระบายน้ำ : วัดจากแนวสันลอนถึงรางน้ำ (เมตร)
ปริมาณน้ำฝนสูงสุด ม.ม./ชม. | ความชันหลังคา | |||||
1° | 2° | 3° | 5° | 7.5° | 10° | |
100 | 344 | 428 | 502 | 624 | 745 | 856 |
150 | 229 | 285 | 334 | 416 | 496 | 571 |
200 | 172 | 214 | 251 | 312 | 372 | 428 |
250 | 137 | 171 | 201 | 250 | 298 | 342 |
300 | 115 | 143 | 167 | 208 | 248 | 285 |
400 | 86 | 107 | 125 | 156 | 186 | 214 |
500 | 69 | 86 | 100 | 125 | 149 | 171 |
ค่าคลาดเคลื่อนที่ยอมรับได้
ความยาว : + 0 ม.ม., - 15 ม.ม. ความกว้าง : + 4 ม.ม.ม., - 4 ม.ม.
ระยะเผื่อสำหรับการขยายหรือหดตัวจากความร้อนสำหรับด้านยาวของหลังคาจนถึงปลาย
สมการ กำหนดให้แสดงขอบเขตของการขยายหรือการหดตัวของแผ่น (
a = 12 x 10-6 (ค่าสัมประสิทธิ์การขยายตัวเชิงเส้นของเหล็ก)
T = การเปลี่ยนแปลงอุณหภูมิเป็น °C
L = ความยาวของแผ่นเป็นมิลลิเมตร (ม.ม.)

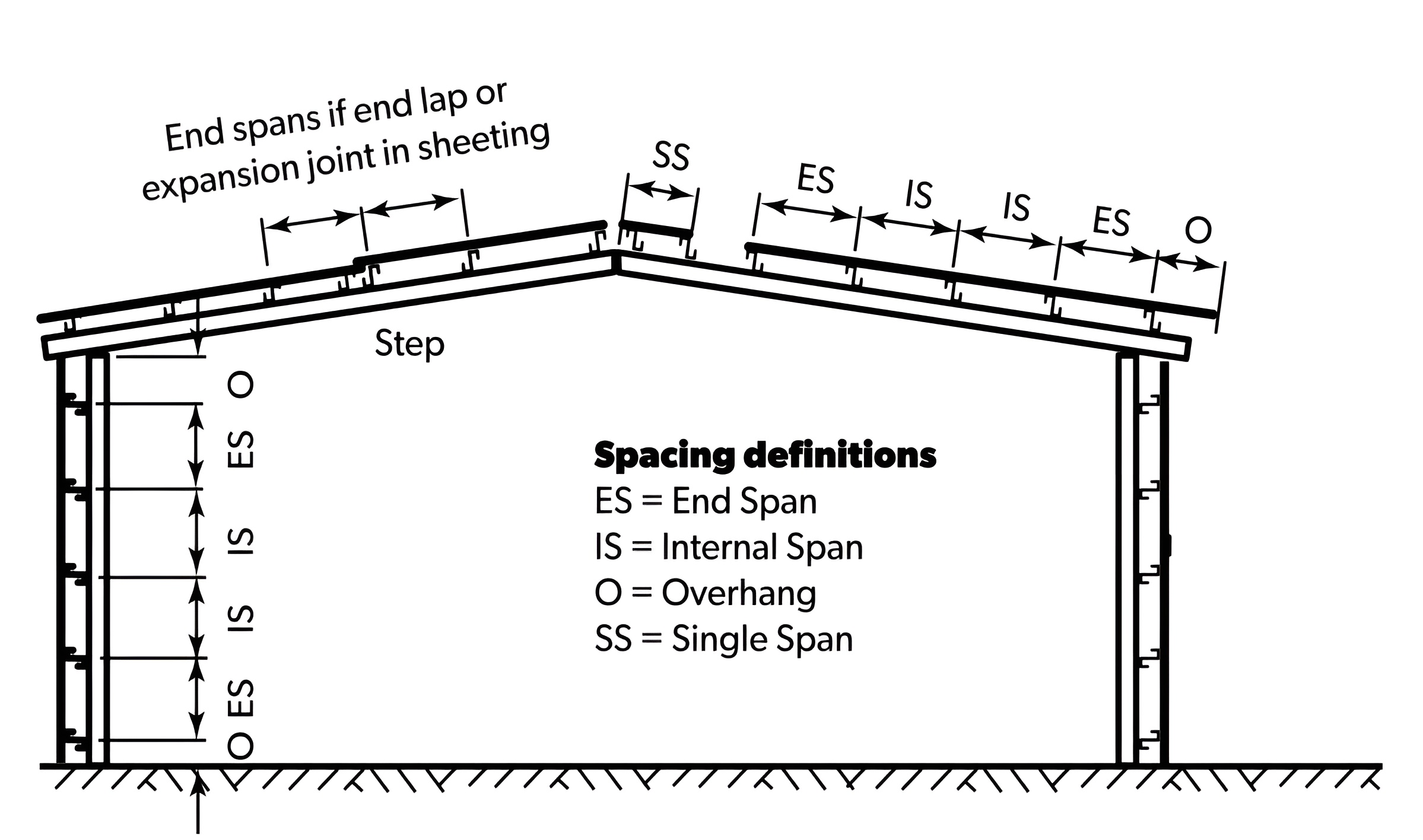

ระยะห่างส่วนรองรับมากที่สุด
ระยะห่างส่วนรองรับมากสุดที่แนะนำโดยอิงจากการทดสอบตามมาตรฐาน AS1562.1 – 1992, AS4040.0 -1992 และ AS4040.1 – 1992
ระยะช่วงหลังคาพิจารณาทั้งความทนต่อแรงดันลมและการเคลื่อนย้ายแผ่นอย่างช้า (การเคลื่อนย้ายแผ่นอาจเกิดขึ้นจากการบำรุงรักษาโดยมิได้ตั้งใจ)
ระยะช่วงผนังพิจารณาความทนต่อแรงดันลมเท่านั้น
ความดันพิจารณาโดยอิงความสูงของตัวอาคารสูงถึง 10 เมตร ในบริเวณ B หมวดลักษณะภูมิประเทศ 3, Ms=0.85, Mi=1.0, Mt=1.0 โดยมีข้อสมมุติฐานดังนี้
- หลังคา : Cpi = +20, Cpe = -0.90, KI = 2.0 สำหรับระยยะห่างเดียวและระยะท้าย KI = 1.5 สำหรับระยะช่วงภายใน
- ผนัง : Cpi = 0.20, Cpe = 0.65, KI = 2.0 สำหรับระยะห่างเดียวและระยะท้าย KI = 1.5 สำหรับระยะช่วงภายใน ระยะห่างเหล่านี้อาจเปลี่ยนแปลงตามสภาพการใช้งานและค่าจำกัดความแข็งแรงที่ระบุสำหรับโครงการพิเศษ
ระยะห่างส่วนรองรับมากที่สุด (ม.ม.)
BMT (ม.ม.) | |||
ประเภทระยะช่วง | 0.42 mm. | 0.48 mm. | 0.60 mm.Ϯ |
หลังคา* | |||
ระยะช่วงเดียว | 1650 | 2050 | 2350 |
ระยะช่วงท้าย | 1750 | 2350 | 3000 |
ระยะช่วงภายใน | 2200 | 2800 | 3000 |
ส่วนยื่นหลังคาไม่เสริมแข็ง | 150 | 200 | 250 |
ส่วนยื่นชายคา | 450 | 500 | 550 |
เสริมแข็ง | |||
ระยะช่วงเดียว | 2600 | 3000 | 3000* |
ระยะช่วงท้าย | 3000# | 3000# | 3000* |
ระยะช่วงด้านใน | 3000# | 3000# | 3000* |
ส่วนยื่น | 150 | 200 | 250 |
ตารางข้างต้นอ้างอิงจากส่วนรองรับ 1 ม.ม.BMT.
*สำหรับหลังคา : ข้อมูลอ้างอิงจากการรับน้ำหนักจากการเหยียบแผ่น
**สำหรับผนัง : ข้อมูลอ้างอิงจากความดันของวัสดุตามแนวขวาง
Ϯ 0.60 mm BMT เป็นความหนาที่สามารถใช้งานได้
# ระยะช่วงเกินจาก 3000 ม.ม. กรุณาติดต่อเพื่อขอข้อมูลเพิ่มเติมการติดตั้งผนังหรือระยะช่วงยาว จำเป็นต้องใช้ความชำนาญในการติดตั้งโดยเฉพาะ
KLIP-LOK 700 HI-STRENGTH® (การตัดแผ่นตามแนวขวาง) : สภาวะจำกัดความสามารถในการรับแรงลม (kpa)
ประเภทระยะช่วงความหนาวัสดุรวมชั้นเคลือบ | สภาวะจำกัด 0.42 ม.ม | ระยะช่วง (ม.ม.) | |||||||
900 | 1200 | 1500 | 1800 | 2100 | 2400 | 2700 | 3000 | ||
ช่วงเดียว | ความสามารถใช้งาน | 3.08 | 2.53 | 2.00 | 1.53 | 1.15 | 0.86 | 0.65 | 0.49 |
ความแข็งแรง | 4.95 | 4.15 | 3.50 | 2.85 | 2.30 | 1.85 | 1.55 | 1.30 | |
ช่วงท้าย | ความสามารถใช้งาน | 3.05 | 2.73 | 2.40 | 2.02 | 1.64 | 1.32 | 1.07 | 0.91 |
ความแข็งแรง | 5.55 | 4.30 | 3.35 | 2.75 | 2.55 | 2.40 | 2.20 | 1.85 | |
ข่วงด้านใน | ความสามารถใช้งาน | 0.90 | 2.64 | 2.39 | 2.16 | 1.94 | 1.74 | 1.55 | 1.38 |
ความแข็งแรง | 5.40 | 4.60 | 3.90 | 3.25 | 2.75 | 2.40 | 2.20 | 2.00 | |
ความหนาวัสดุรวมชั้นเคลือบ 0.48 ม.ม. | |||||||||
ช่วงเดียว | ความสามารถใช้งาน | 4.22 | 3.35 | 2.54 | 1.83 | 1.28 | 0.90 | 0.69 | 0.57 |
ความแข็งแรง | 6.30 | 5.20 | 4.25 | 3.35 | 2.70 | 2.15 | 1.80 | 1.60 | |
ช่วงท้าย | ความสามารถใช้งาน | 3.81 | 3.34 | 2.88 | 2.43 | 2.02 | 1.67 | 1.30 | 1.15 |
ความแข็งแรง | 6.30 | 5.10 | 4.15 | 3.55 | 3.15 | 2.85 | 2.50 | 2.20 | |
ข่วงด้านใน | ความสามารถใช้งาน | 3.76 | 3.32 | 2.91 | 2.54 | 2.24 | 2.01 | 1.84 | 1.68 |
ความแข็งแรง | 6.35 | 5.55 | 4.80 | 4.10 | 3.60 | 3.20 | 2.85 | 2.60 | |
ความหนาวัสดุรวมชั้นเคลือบ 0.60 ม.ม. | |||||||||
ช่วงเดียว | ความสามารถใช้งาน | 6.65 | 5.41 | 4.23 | 3.18 | 2.33 | 1.70 | 1.27 | 0.97 |
ความแข็งแรง | 8.30 | 7.10 | 5.95 | 4.95 | 4.05 | 3.35 | 2.85 | 2.40 | |
ช่วงท้าย | ความสามารถใช้งาน | 6.38 | 5.33 | 4.36 | 3.51 | 2.82 | 2.28 | 1.88 | 1.59 |
ความแข็งแรง | 8.20 | 6.70 | 5.45 | 4.60 | 4.00 | 3.60 | 3.20 | 2.75 | |
ข่วงด้านใน | ความสามารถใช้งาน | 5.65 | 5.17 | 4.70 | 4.24 | 3.78 | 3.32 | 2.88 | 2.44 |
ความแข็งแรง | 7.25 | 6.45 | 5.75 | 5.10 | 4.55 | 4.10 | 3.75 | 3.45 |
หมายเหตุ ระยะช่วงแปที่แนะนำให้เหมาะกับการติดตั้ง สำหรับความหนา 0.42 BMT ควรไม่เกิน 1.5 เมตร สำหรับความหนาอื่น สามารถติดต่อฝ่ายขายเพื่อขอข้อมูลระยะแปที่เหมาะสมกับการออกแบบในแต่ละรูปแบบอาคาร
สภาวะจำกัดของแรงดันลม
KLIP-LOK 700 HI-STRENGTH® นำเสนอปประสิทธิภาพสูงสุดจากการจำลองแรงดันลม ข้อมูลในตารางความสามารถในเรื่องแรงดันลม กำหนดโดยระบบการทดสอบจากห้องปฎิบัติการ NATA-registered testing laboratory ของ Lysaght
การทดสอบดำเนินการตามมาตรฐาน AS 1562.1:1992 การออกแบบและติดตั้งแผ่นหลังคาและวัสดุโลหะหุ้มผนัง และมาตรฐาน AS 4040.2:1992 ความต้านทานต่อแรงลมสำหรับบริเวณที่ไม่มีลมพายุหมุน ความสามารถในการรับแรงดันลมสำหรับความสามารถในการใช้งานที่อิงค่าจำกัดระดับเบี่ยงเบนของ (ระยะช่วง/120) + (ระยะลาดเอียงมากที่สุดของอุปกรณ์ยึด/30)
ความสามารถในการรับแรงของค่าความแข็งแรงจากการทดสอบวัสดุหุ้มจนเสียหาย (ความสามารถในรับแรงมากที่สดุด) แรงดันนี้สามารถนำมาใช้ได้เมื่อหุ้มถูกยึดเข้ากับเหล็ก G550 หนาน้อย 1.0 มม. สำหรับวัสดุที่ความหนาน้อยกว่า 1.0 ม.ม. สามารรถโทรขอข้อมูลจากเรา
การติดตั้ง
ขั้นตอนการเตรียม
ก่อนเริ่มงานให้ตรวจสอบ :
กำหนดตำแหน่งแผ่นก่อนยกขึ้น

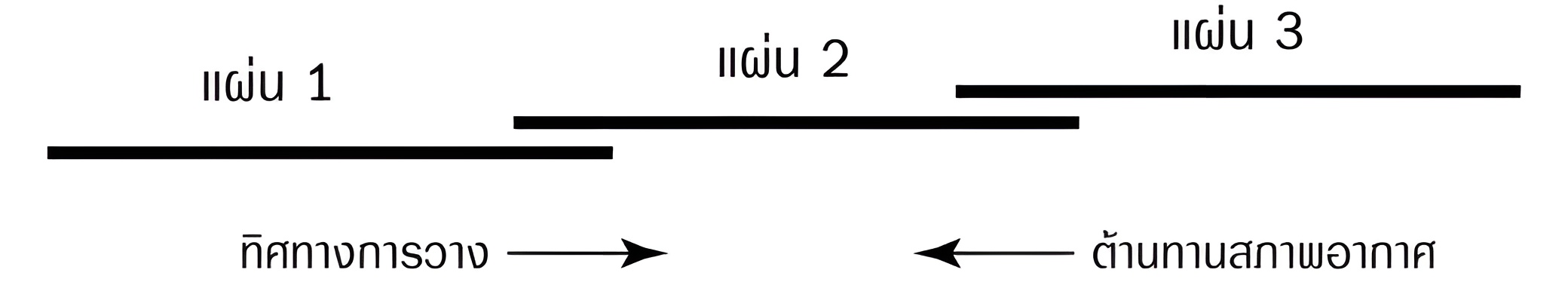

พิจารณาส่วนสุดท้ายที่เหมาะสมที่สุดของอาคารเพื่อเริ่มงาน สำหรับความแน่นของสภาพอากาศมากสุด เริ่มวางแผ่นโลหะจากส่วนท้ายของอาคารที่จะอยู่ตามทิศทางลมของสภาพอากาศไม่ดีที่คาดว่าเลวร้ายที่สุดหรือทนทานต่อสภาพอากาศ (รูป 1)
รูปที่ 1 วางแผ่นหลังคาให้ต้านทานสภาพอากาศ
เป็นการง่ายและปลอดภัยในการหมุนแผ่นบนพื้นมากกว่าทำบนหลังคายกแผ่นขึ้นบนหลังคา ตรวจสอบว่าตำแหน่งถูกต้องและด้านทับซ้อนไปยังขอบของหลังคาที่การติดตั้งจะเริ่มต้น
วางมัดแผ่นบนหรือใกล้กับส่วนรองรับที่แข็งแรง ไม่ควรวางตรงกลางระยะช่วงของชิ้นส่วนหลักของหลังคา

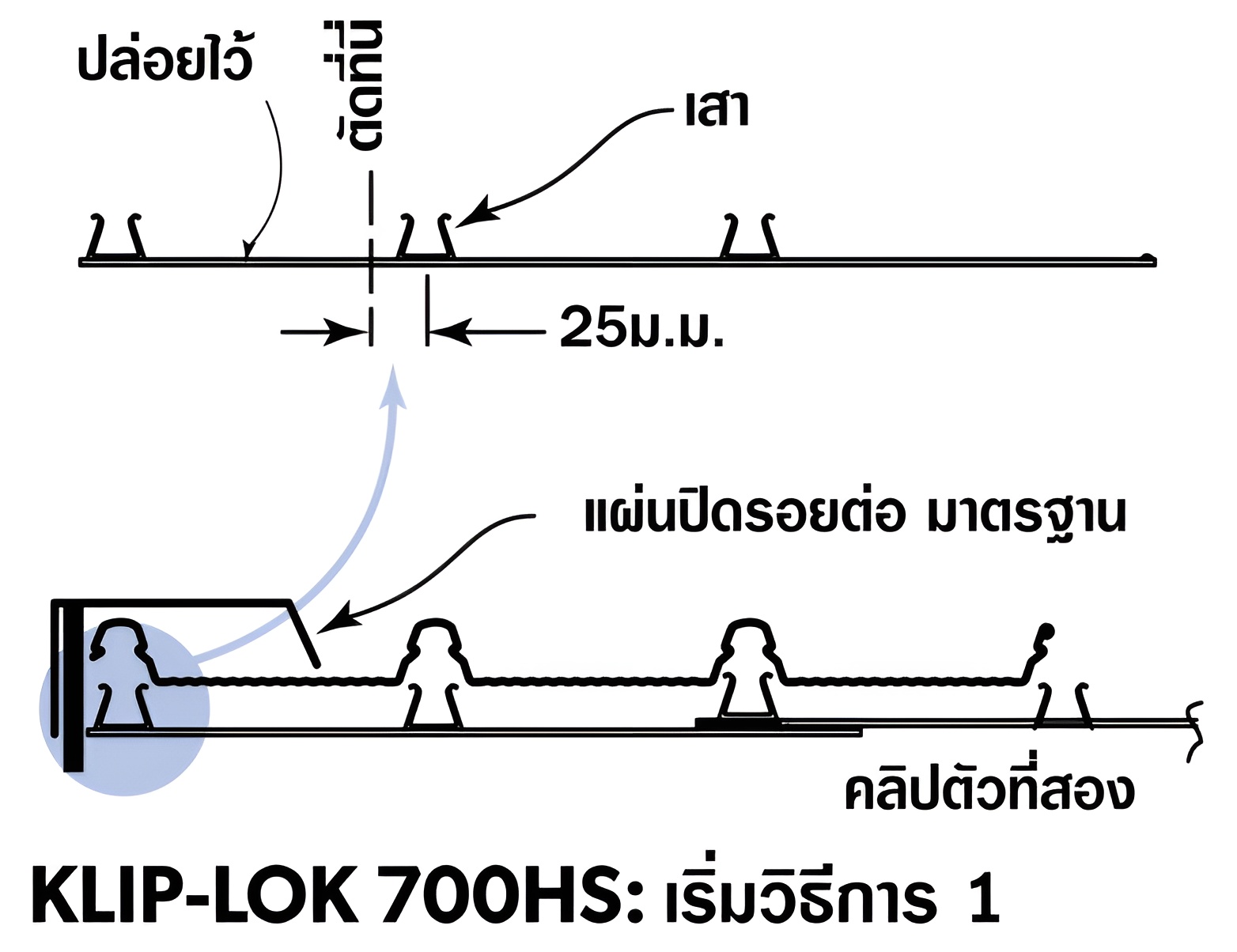

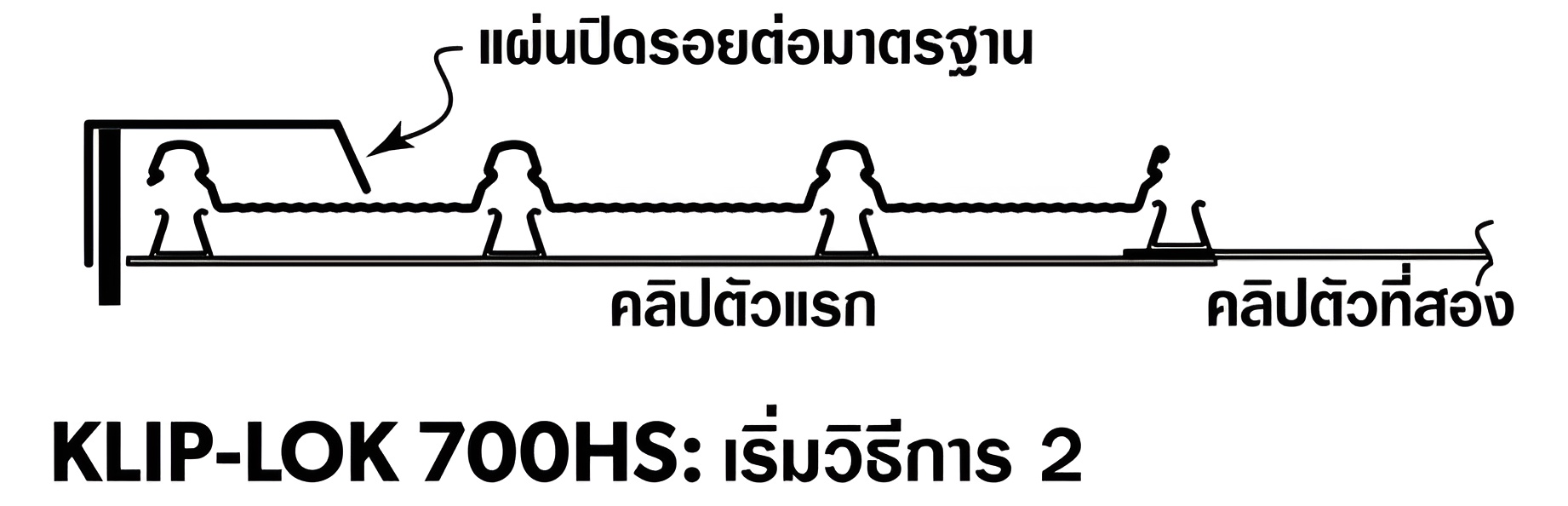

รูปที่ 2 วิธีการสำรองของคลิปตัวแรก
เริ่มวิธีการ 1 ตัดคลิปตัวแรก 25 ม.ม. จากศูนย์กลางของเสาที่สอง (ดังภาพ) เสาที่สูงบนคลิปตัดวางตำแหน่งในแนวสันที่ 1 ของแผ่นแรก (รูป 2) แต่ต้องยึดคลิปสองตัวในตอนเริ่มต้น
เริ่มวิธีการ 2 เสาที่หนึ่งบนคลิปแรกอยู่ในแรกอยู่ในตำแหน่งแนวสันแรกของแผ่นแรก (รูป 2) คลิปยึดขอบของแผ่นแรก
ขั้นตอนการติดตั้ง
1. วางและยึดตะแกรงเหล็กเข้ากับส่วนรองรับและฉนวนใยแก้วตามข้อกำหนดการสร้างอาคารที่เหมาะสม

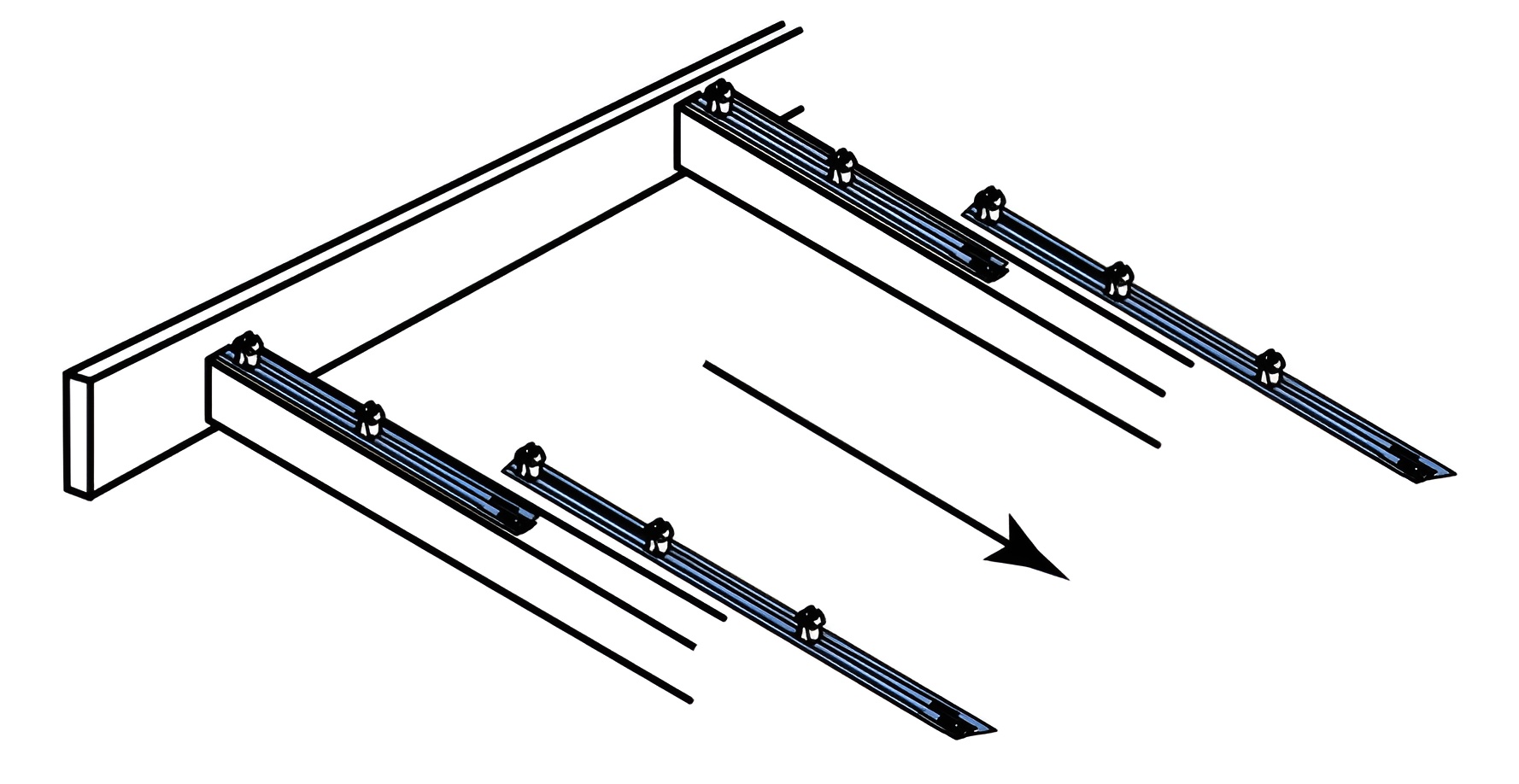

2. วางตำแหน่งคลิปแรกบนส่วนรองรับแต่ละอันโดยวางเข้าไปในส่วนรองรับใกล้ขอบหลังคาที่สุด (รูป 3)
รูปที่ 3 ยึดคลิปแถวแรก ยึดคลิปถัดไป (และต่อมา)และแผ่นหลังคา KLIP-LOK 700 HI-STRENGTH®
3. ยึดคลิปแรกบนส่วนรองรับเพื่อว่าเล็งจุดในทิศทางการวาง ให้ตัวหนีบอยู่ที่ระดับ 90 องศากับขอบของแผ่นหลังคา
4. ตั้งแนวตัวหนีบโดยใช้เส้นเชือก (หรือแผ่นแรกเป็นขอบตรง) ตั้งแนวคลิปขณะยึดคลิปแต่ละส่วนรองรับไปยังส่วนปลายด้านสูงของหลังคา
5. ยิงสกรูหัวหกเหลี่ยมทะลุส่วนบนของคลิป เข้าไปในส่วนรองรับ
6. ทำตามแนวขอบหลังคาเพื่อให้แน่ใจว่าตั้งแนวอย่างถูกต้องที่ส่วนปลายสัมพันธ์กับรางน้ำและแนวสัน (หรือแนวกำแพงหรือผนังแนวขวาง)

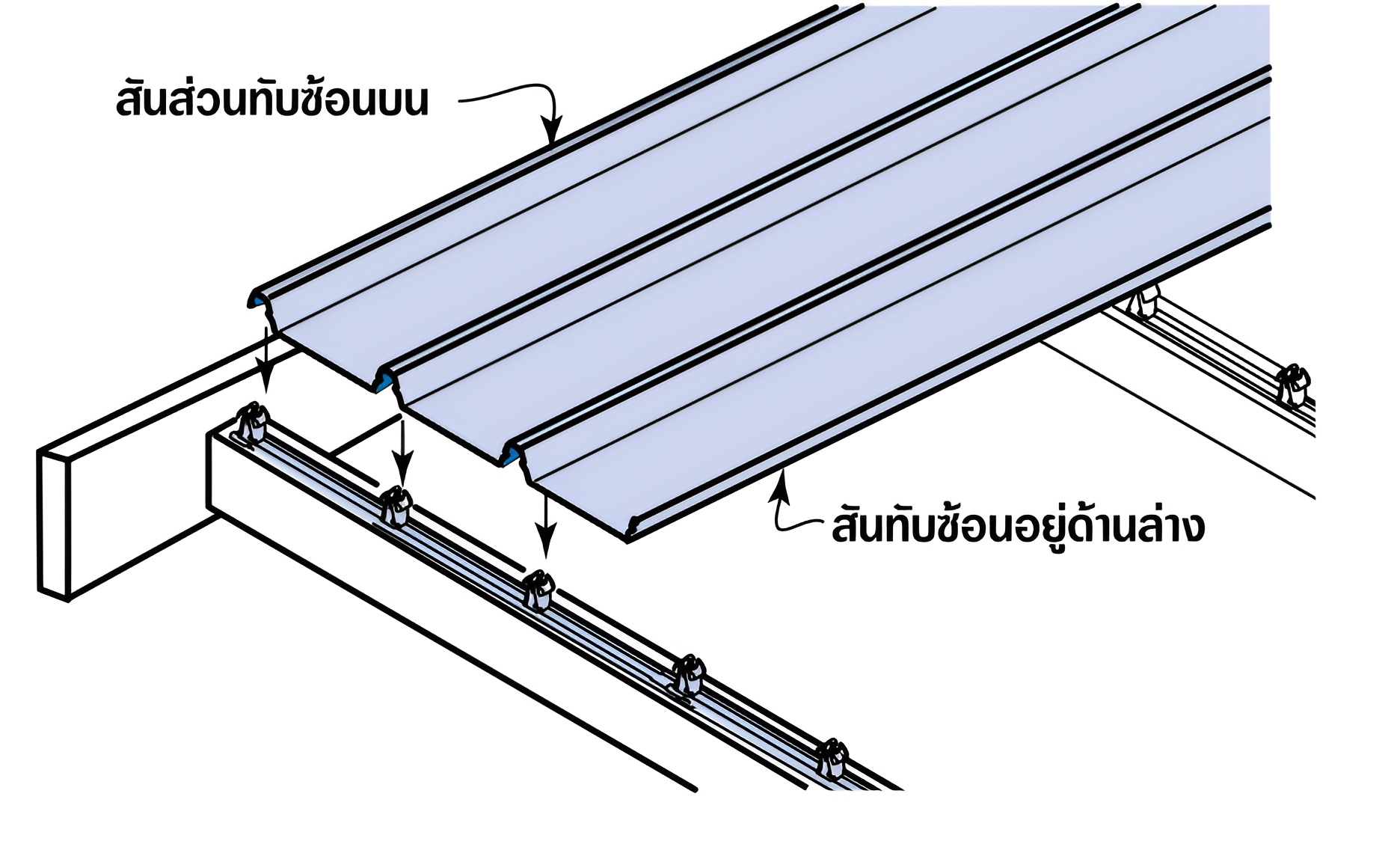

7. วางตำแหน่งแผ่นแรกเพื่อทำให้ได้ส่วนยื่นตามความยาวที่ต้องการ (โดยปกติ 50 ม.ม.) ถึงรางเป็นสิ่งสำคัญในการทำให้แน่ใจว่าแผ่นแรกวางได้ฉากกับขอบที่อยู่ติดกัน (รูป 4)
รูปที่ 4 การวางตำแหน่งของแผ่นหลังคาแผ่นแรก
8. ยึดแผ่นกับคลิปโดยใช้แรงดันจากเท้าเหยียบตรงบนแนวสันโครงทั้งหมดบนคลิปแต่ละตัว
9. ยึดคลิปแถวถัดไป ตัวหนึ่งหนีบเข้ากับส่วนรองรับแต่ละส่วนตามตำแหน่งและแนวเข้าด้วยกัน ตรวจดูคลิปได้ระดับ 90 องศากับขอบของแผ่น ให้ตัดแผ่นเหล็กลงเมื่อยึดเข้าด้วยกันโดยสามารถทำโดยใช้ปืนยิงสกรูขนาดเล็ก
10. วางแผ่นถัดไปบนคลิปโดยให้แน่ใจว่าอยู่ในแนวขอบเดียวกับแผ่นด้านหน้า
11. วางตำแหน่งแผ่นอย่างถูกต้องให้ส่วนยื่นที่ต้องการเข้าไปในบริเวณรางน้ำ เป็นสิ่งสำคัญที่ต้องรักษาส่วนปลายรางของแผ่นหลังคาทั้งหมดให้อยู่ให้อยู่ในแนวตรง
12. ยึดแผ่นสองแผ่นที่ทับซ้อนกัน คุณสามารถทำขั้นตอนนี้โดยการเดินตามแนวความยาวของแผ่นด้วยเท้าข้างหนึ่งวางตรงกลางท้องลอนของแผ่นก่อนหน้าและเท้าอีกข้างออกแรงกดแนวตรงลงบส่วนบนของสันให้แผ่นติดกันตรงช่วงอย่างสม่ำเสมอ ไม่ควรเดินในท้องลอนที่ไม่มีส่วนรองรับนอกส่วนทับซ้อนกัน (รูป 5)
รูปที่ 5 การยึดแนวสันทับซ้อนกัน
ด้วยระยะช่วงยาวอาจต้องใช้ความระมัดระวังมากขึ้นเพื่อให้แน่ใจว่าสันทับซ้อนบนยึดเข้ากับขาส่วนทับซ้อนด้านล่างอย่างเหมาะสม ควรทำด้วยความระมัดระวังเนื่องจากสภาพความไม่มั่งคงของส่วนยื่นที่อาจเกิดขึ้นได้เมื่อยึดได้เมื่อยึดเข้ากัน (ประสานกัน) ไม่เพียงพอ
13. เช่นเดียวกันยึดประสานคลิปทั้งหมดโดยใช้แรงดันจากเท้าเหยียบแนวตรงด้านบนของสองแนวสันอื่นบนคลิปแต่ละตัว
แผ่นหลังคายึดปประสานเข้าด้วยกันอย่างสมบูรณ์ ความสำคัญอยู่ที่น้ำหนักตัวของคุณที่กดลง
สุ่มตรวจสอบการวางแนว
สุ่มตรวจสอบว่าแผ่นหลังคายังขนานกับแผ่นแรกโดยวัดสองค่าทั่วความกว้างของส่วนแผ่นที่ยึดไว้
ในช่วงประมาณครึ่งทางของขั้นตอนงานติดตั้ง ให้ทำการตรวจสอบเช่นเดียวกันแต่วัดค่าจากแนวที่กำลังเสร็จเพื่อมีไว้สำหรับแผ่นสุดท้ายให้ขนานกับส่วนปลายหลังคา ค่าที่วัดได้ไม่ใกล้เคียงพอ ให้วางแผ่นต่อมาอย่นอกแนวขนานเล็กน้อยมากเพื่อแก้ไขความผิดพลาดทีละน้อย (รูป 6) สามารถททำการแก้ไขทำให้เป็นแนวเรียบเพื่อเป็นฐานของคลิปตัวต่อไป - ร่องตำแหน่งของคลิปจะทำให้คลิปถูกยึดนอกระยะลาดเอียงมาตรฐาน
รูปที่ 6 สุ่มตรวจสอบการการจัดแนว
ติดยึดแผ่นสุดท้าย
ถ้าระยะห่างสุดท้ายเหลือน้อยกว่าหน้ากว้างของแผ่น คุณสามารถตัดแผ่นตามแนวความยาวของแผ่นและทำให้คลิปสั้นลงตามความเหมาะสม
การติดตั้งผนังด้วย KLIP-LOK 700 HI-STRENGTH®
ในการใช้งานทำผนังจะต้องคำนึงถึงแรงดันแนวราบในการยึดสันลอนใช้แรงดันจากร่างกาย (ลำตัว มือหรือเท้า) หรือใช้ค้อนยางหากจำเป็นต้องใช้ความระมัดระวังเนื่องจากสภาพความไม่มั่นคงอาจเกิดขึ้นได้จากผู้ปฎิบัติงานชั่วคราวขฯเอี้อมหยิบอุปกรณ์
เพื่อป้องกันแผ่นผนัง KLIP-LOK 700HS ไม่ให้เลื่อนต่ำลงในขณะที่กำลังติดคลิป คุณควรจะต้องยึดเป็นชิ้นทะลลุเข้าไปในแต่แผ่นใต้แผ่นปิดรอยต่อกันรั่วหรือวัสดุหุ้มตามแนวด้านบนของแผ่นผนัง

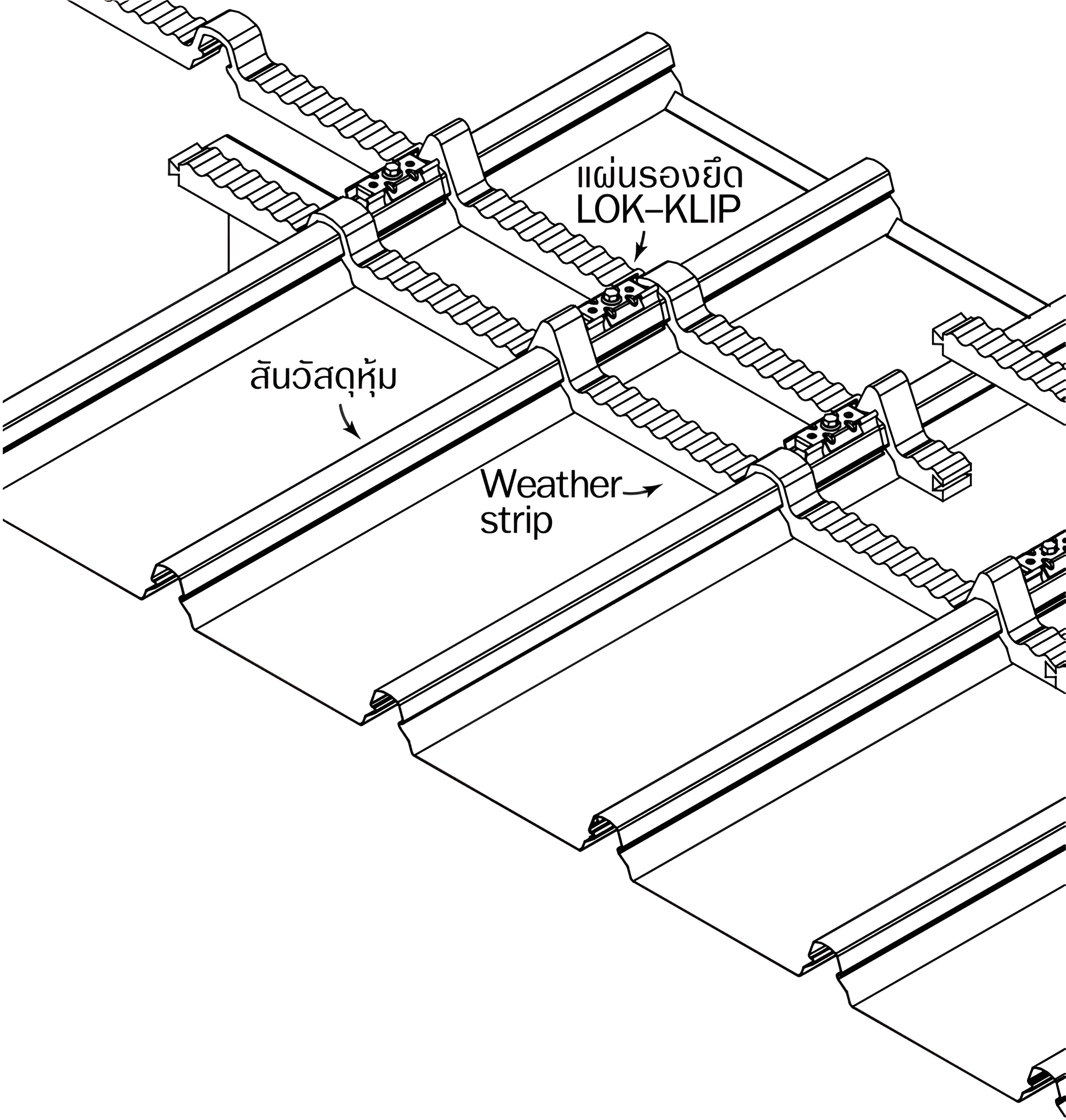

การติดตั้งแผ่นโปร่งแสงพร้อมแผ่น KLIP-LOK 700 HI-STRENGTH®
เนื่องจากการขยายตัวของความร้อนมากขึ้น ควรจะต้องยึดวัสดุหุ้มโปร่งแสงโดยใช้รูขนาดใหญ่แลละแหวนรองกันรั่วที่ผู้ผลิตวัสดุหุ้มแนะนำ เมื่อใช้กับวัสดุหุ้มที่ยึดปิดคลุม ตรวจให้แน่ใจว่าตัวยึดไม่ทะลุเข้าวัสดุหุ้มเหล็กซึ่งมีแผ่นโปร่งแสงที่สามารถใช้ด้วยกันได้อย่างง่าย
หมายเหตุ : ห้ามเว้นระยะห่างส่วนรองรับเกินระยะที่ผู้ผลิตแผ่นโปร่งแสงระบุไว้ การใช้แผ่นโปร่งแสงอาจทำให้ค่าจำกัดขีดสามารถในการรับแรงลดลง
ส่วนการติดตั้งแผ่นโปร่งแสงร่วมกับผลิตภัณฑ์ LYSAGHT LOK-KLIPL อ้างถึงคู่มือการตั้ง Ampelite Clearslide® เกี่ยวกับผลิตภัณฑ์ LOK-KLIP
ตัวยึดแบบไม่มีหุ้มฉนวน
ยึดเข้ากับเหล็ก | ยึดเข้ากับเหล็ก |
เหล็กความหนาแผ่นเดียว | ความหนาส่วนทับซ้อน |
1.0 mm BMT up to 3.0 mm BMT > 1.0 mm BMT up to 3.8 mm BMT | |
12-14x20* , Metal Teks, HH | 12-14x20* , Metal Teks, HH |
หมายเหตุ : 1) ความหนาเหล็กอื่นที่ไม่ได้ระบุไว้ กรุณาสอบถามจากผู้ผลิตสกรู
2) HH = สกรูหัวหกเหลี่ยม
3) ใช้สกรูสามตัวต่อคลิป
4) ตัวยึดดังข้างต้น หรือคล้ายกัน *สกรูที่มีขนาดยาวกว่าอาจติดตั้งได้ง่ายกว่า (เช่น 12-14 x30)
การเดินบนหลังคา
รักษาน้ำหนักให้กระจายตัวเท่ากันเหนือฝ่าเท้าทั้งสองข้างเพื่อหลีกเลี่ยงการเน้นน้ำหนักบนส้นเท้าหรือน้ำเท้าอย่างใดอย่างหนึ่ง สวมรองเท้าชนิดที่รองฝ่าเท้าแบบนุ่มเรียบเสมอ หลีกเลี่ยงแบบรองเท้าชนิดที่รองฝ่าเท้าเป็นสัน ที่สามารถติดกับหินก้อนขนาดเล็ก เศษโลหะและวัตถุอื่นๆ ระวังเมื่อเคลื่อนที่ระหว่างส่วนรองรับ ห้ามเดินบนท้องลอนที่อยู่ติดกับแผ่นที่ใช้ปิดรอยต่อของหลังคาหรือแผ่นโปร่งแสง เดินอย่างน้อยหนึ่งท้องลอนต่อเนื่อง
สภาวะอันตราย
หากใช้ผลิตภัณฑ์นี้ใกล้ทะเล อุตสาหกรรมหนักหรือในสภาพแวดล้อมกัดกร่อนอย่างไม่ปกติ โทรขอคำแนะนำจากเรา
การใช้งานร่วมกันระหว่างโลหะและไม้
ตะกั่ว ทองแดง วัสดุไม่มีคาร์บอน เหล็กไม่มีชั้นเคลือบหรือไม้ที่ผ่านกระบวนการทางเคมีไม่สามารถใช้ร่วมกันได้ กับผลติภัณฑ์นี้ไม่อนุญาตให้วัสดุเหล่านี้สัมผัสกับผลิตภัณฑ์หรือไม่ให้โดนน้ำฝนจากวัสดุเหล่านี้เข้าสู่ผลิตภัณฑ์ สำหรับส่วนรองรับชิ้นส่วนหลักควรเคลือบเพื่อหลีกเลี่ยงปัญหาการเกาะตัวหยดน้ำด้านใต้แผ่น ถ้ามีปัญหาเกี่ยวกับการใช้งานร่วมกันกับผลิตภัณฑ์อื่นที่ใช้ กรุณาโทรสอบถามขอคำแนะนำจากเรา
การบำรุงรักษา
ผลิตภัณฑ์จะมีอายุการใช้งานที่เหมาะสมที่สุดหากล้างทำความสะอาดผนังภายนอกทั้งหมดอย่างสม่ำเสมอ บริเวณที่ไม่ได้ทำความสะอาดด้วยน้ำฝนตามธรรมชาติ (เช่น ส่วนบนของผนังที่ชายคาบ้านบังไว้) ควรล้างทำความสะอาดทุกหกเดือน
การจัดเก็บและการขนย้าย
เก็บรักษาผลิตภัณฑ์ในบริเวณที่แห้งและเป็นพื้นที่โล่ง ถ้าผลิตภัณฑ์ที่กองหรือมัดรวมกันเปียกให้แยกออกจากกัน เช็ดด้วยผ้าสะอาดให้แห้งจนทั่ว เคลื่อนย้ายวัสดุอย่างระมัดระวังเพื่อไม่ให้เสียหาย ห้ามลากวัสดุบนพื้นผิวขรุขระหรือสัมผัสกัน ห้ามลากเครื่องมือบนวัสดุ ป้องกันจากเศษโลหะ
เครื่องมือพับ
หลังคาทั้งหมดที่มีระยะลาดเอียงน้อยกว่า 15 องศา ต้องพับส่วนปลายด้านสูงของทุกแผ่นขึ้นเพื่อหยุดน้ำที่ถูกดันมาใต้แผ่นปิดรอย ต่อหลังคา (Flashing) และเข้าไปในตัวอาคาร ในทำนองเดียวกัน ส่วนรางน้ำตรงส่วนท้ายต้องพับลงเพื่อไม่ให้น้ำไหลย้อนกลับตามด้านล่างของแผ่น สามารถใช้เครื่องมือได้ทั้งสองแบบ
เครื่องบาก
สามารถใช้เครื่องมือบาก on site สำหรับแผ่นปิดครอบแนวขวางและวัสดุครอบ
งานตัด
การตัดโลหะบางหน้างานจริง เราแนะนำให้เลื่อยด้วยใบมีดตัดโลหะเพราะทำให้เกิดความเสียหายต่ออนุภาคโลหะร้อนน้อยกว่าและทิ้งรอยเสี้ยนไว้น้อยกว่าการตัดด้วยแผ่นหัวเพชร ตัดโลหะบนพื้นและม่ตัดบนวัสดุอื่น
เศษโลหะ
กวาดเศษโลหะทั้งหมดและเศษอื่นจากบริเวณหลังคาและรางน้ำเมื่อเสร็จ ขั้นตอนการติดตั้งหากไม่ปฎิบัติจะทำให้เกิดคราบและเป็นสนิมได้
ประโยชน์ของการรีดขึ้นรูปแบบเคลื่อนที่
เครื่องรีดขึ้นรูปแบบเคลื่อนที่ใช้สำหรับแผ่นที่ต้องการรความยาวพิเศษในบางกรณีเครื่องรีดขึ้นรูปแบบเคลื่อนที่สามารถรีดบนหลังคาซึ่งทำให้ประหยัดเวลาและค่าใช้จ่ายในการเคลื่อนย้ายแผ่นและการใช้เครน
วัสดุสำหรับยึด
เมื่อติดฉนวนคุณอาจต้องเพิ่มความยาวของสกรูที่ใช้ยึด ขึ้นกับความหนาแน่นและความหนาของฉนวน ขันสกรูยึดให้แน่นอย่างถูกต้อง
